Dây nhảy quang MPO-LC/UPC PathCord MPO-LC/UPC, OM4, 8Core, Method B, 3M, LSZH

Giới thiệu dây nhảy quang MPO-LC/UPC OM4 8Core

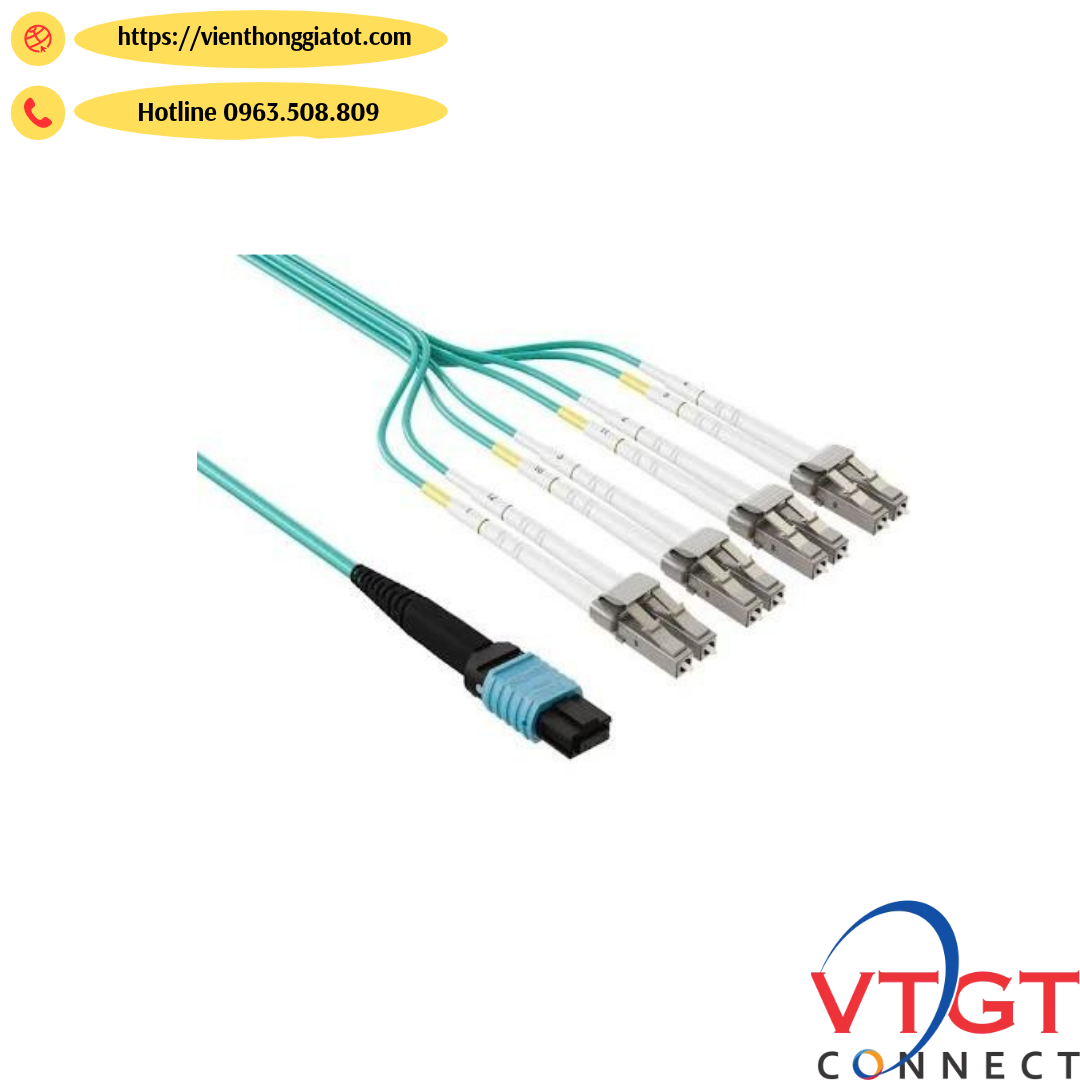

Dây nhảy quang MPO-LC/UPC PathCord MPO-LC/UPC, OM4, 8Core, Method B, 3M, LSZH là loại dây nhảy quang Multimode được thiết kế với một đầu kết nối MPO/UPC và một đầu LC/UPC. Sản phẩm sử dụng sợi quang OM4 50/125µm, cấu hình 8 sợi quang (8FO), chiều dài 3 mét và lớp vỏ LSZH.

Dây nhảy quang MPO-LC OM4 được sử dụng để kết nối hệ thống cáp quang trục MPO với các thiết bị hoặc hệ thống đấu nối sử dụng giao diện LC. Thiết kế chuyển tiếp từ đầu MPO đa sợi sang LC giúp triển khai kết nối quang thuận tiện trong các hệ thống có mật độ cổng cao, đặc biệt là trung tâm dữ liệu (Data Center), phòng máy chủ và mạng doanh nghiệp.

Với cấu hình 8Core và kiểu phân cực Method B, sản phẩm phù hợp với các hệ thống cáp quang được thiết kế theo phương thức ánh xạ sợi tương ứng. Chiều dài 3 mét giúp việc đấu nối trong tủ rack và khu vực thiết bị trở nên gọn gàng, thuận tiện cho quản lý cáp.

Đặc điểm nổi bật của dây nhảy quang MPO-LC/UPC OM4 8Core

Kết nối MPO/UPC sang LC/UPC

Dây nhảy quang được thiết kế với hai đầu kết nối:

• Đầu MPO/UPC: Sử dụng connector đa sợi, cho phép kết nối nhiều sợi quang thông qua một đầu nối.

• Đầu LC/UPC: Sử dụng connector LC nhỏ gọn, phổ biến trên module quang, switch và các thiết bị mạng.

Cấu hình MPO-LC cho phép chuyển tiếp kết nối từ hệ thống cáp trunk MPO sang giao diện LC. Đây là kiểu dây nhảy phù hợp với hạ tầng cáp quang mật độ cao, giúp giảm sự phức tạp trong bố trí dây và thuận tiện cho việc quản lý kết nối.

Sợi quang Multimode OM4 50/125µm

Sản phẩm sử dụng sợi quang Multimode OM4 với kích thước lõi 50/125µm. OM4 có băng thông modal cao hơn OM3, hỗ trợ truyền dẫn tốc độ cao trên khoảng cách dài hơn trong những điều kiện và cấu hình thiết bị tương thích.

Sợi quang OM4 thường được sử dụng trong hệ thống mạng nội bộ, phòng máy chủ và trung tâm dữ liệu. Các ứng dụng phổ biến sử dụng module quang Multimode ở bước sóng 850nm.

Khi lựa chọn dây nhảy quang OM4, cần kiểm tra chuẩn sợi quang, bước sóng, tốc độ truyền dẫn và khoảng cách kết nối của module để đảm bảo tương thích với hệ thống.

Cấu hình 8Core và phân cực Method B

Dây nhảy quang có cấu hình 8Core (8FO), gồm 8 sợi quang. Cấu hình này đáp ứng nhu cầu kết nối nhiều đường truyền quang trong hệ thống mạng sử dụng giao diện MPO và LC.

Method B là phương pháp phân cực của hệ thống kết nối MPO, quy định cách ánh xạ thứ tự các sợi quang giữa hai đầu kết nối. Việc lựa chọn đúng kiểu phân cực giúp đảm bảo đường truyền tương ứng giữa các thành phần trong hệ thống, bao gồm dây trunk MPO, cassette và thiết bị mạng.

Khi triển khai, cần kiểm tra cấu hình phân cực của toàn bộ tuyến cáp để tránh tình trạng sai thứ tự sợi hoặc không tương thích giữa các đầu kết nối.

Vỏ cáp LSZH hạn chế khói và khí độc

Dây nhảy quang sử dụng lớp vỏ LSZH (Low Smoke Zero Halogen). Đây là vật liệu có đặc tính hạn chế khói và không chứa thành phần halogen trong vật liệu vỏ cáp.

Vỏ LSZH thường được lựa chọn cho hệ thống cáp lắp đặt trong tòa nhà, trung tâm dữ liệu, phòng máy chủ và các khu vực yêu cầu kiểm soát khói, khí độc khi xảy ra sự cố cháy.

Chiều dài 3 mét thuận tiện khi lắp đặt

Với chiều dài 3 mét, dây nhảy quang phù hợp cho các kết nối trong tủ rack, tủ phối quang và khu vực thiết bị mạng. Chiều dài này giúp bố trí dây kết nối gọn gàng giữa các điểm đấu nối ở khoảng cách gần, hạn chế tình trạng dây quá dài gây khó khăn khi quản lý cáp.

Ứng dụng của dây nhảy quang MPO-LC/UPC OM4 8Core

Dây nhảy quang MPO-LC/UPC OM4 8Core Method B 3M được sử dụng trong các hệ thống mạng quang Multimode có cấu trúc kết nối MPO và LC.

Kết nối hệ thống cáp trunk MPO với thiết bị LC

Sản phẩm được sử dụng để kết nối hệ thống cáp trunk MPO với cassette hoặc hệ thống phân phối quang có giao diện LC. Cấu hình MPO-LC giúp chuyển tiếp các đường quang từ hệ thống cáp nhiều sợi sang các cổng LC theo thiết kế của hệ thống.

Ứng dụng trong trung tâm dữ liệu và phòng máy chủ

Trong Data Center, hệ thống cáp quang thường có mật độ kết nối lớn và yêu cầu quản lý đường truyền khoa học. Dây nhảy quang MPO-LC OM4 hỗ trợ kết nối giữa hệ thống phân phối cáp quang và thiết bị mạng sử dụng giao diện LC, phù hợp với hạ tầng Multimode OM4.

Kết nối thiết bị mạng sử dụng module quang LC

Dây nhảy quang có thể sử dụng để kết nối hệ thống đấu nối LC với switch quang hoặc các thiết bị mạng có giao diện quang tương thích. Khi sử dụng, cần đảm bảo module quang hỗ trợ Multimode OM4 và phù hợp với cấu hình truyền dẫn của tuyến cáp.

Triển khai mạng quang nội bộ doanh nghiệp

Sản phẩm phù hợp với các hệ thống mạng nội bộ sử dụng cáp Multimode, đặc biệt tại tòa nhà văn phòng, phòng máy chủ và khu vực kỹ thuật có nhu cầu kết nối nhiều thiết bị quang.

Thông số kỹ thuật dây nhảy quang MPO-LC/UPC OM4 8Core

• Tên sản phẩm: Dây nhảy quang MPO-LC/UPC PathCord MPO-LC/UPC, OM4, 8Core, Method B, 3M, LSZH

• Mã sản phẩm: TCN/DN/MPO-LC/OM4/08FO/3M

• Loại sản phẩm: Dây nhảy quang MPO-LC

• Cấu hình: Duplex (theo thông tin sản phẩm)

• Đầu kết nối A: MPO/UPC

• Đầu kết nối B: LC/UPC

• Loại sợi quang: Multimode OM4

• Kích thước sợi: 50/125µm

• Số lượng sợi: 8 Core (8FO)

• Kiểu phân cực: Method B

• Chiều dài: 3 mét

• Vật liệu vỏ: LSZH

• Suy hao chèn: ≤ 0,3dB (theo thông tin sản phẩm)

• Nhiệt độ hoạt động: -20°C đến +70°C (theo thông tin sản phẩm)

• Bảo hành: 12 tháng theo chính sách nhà cung cấp
