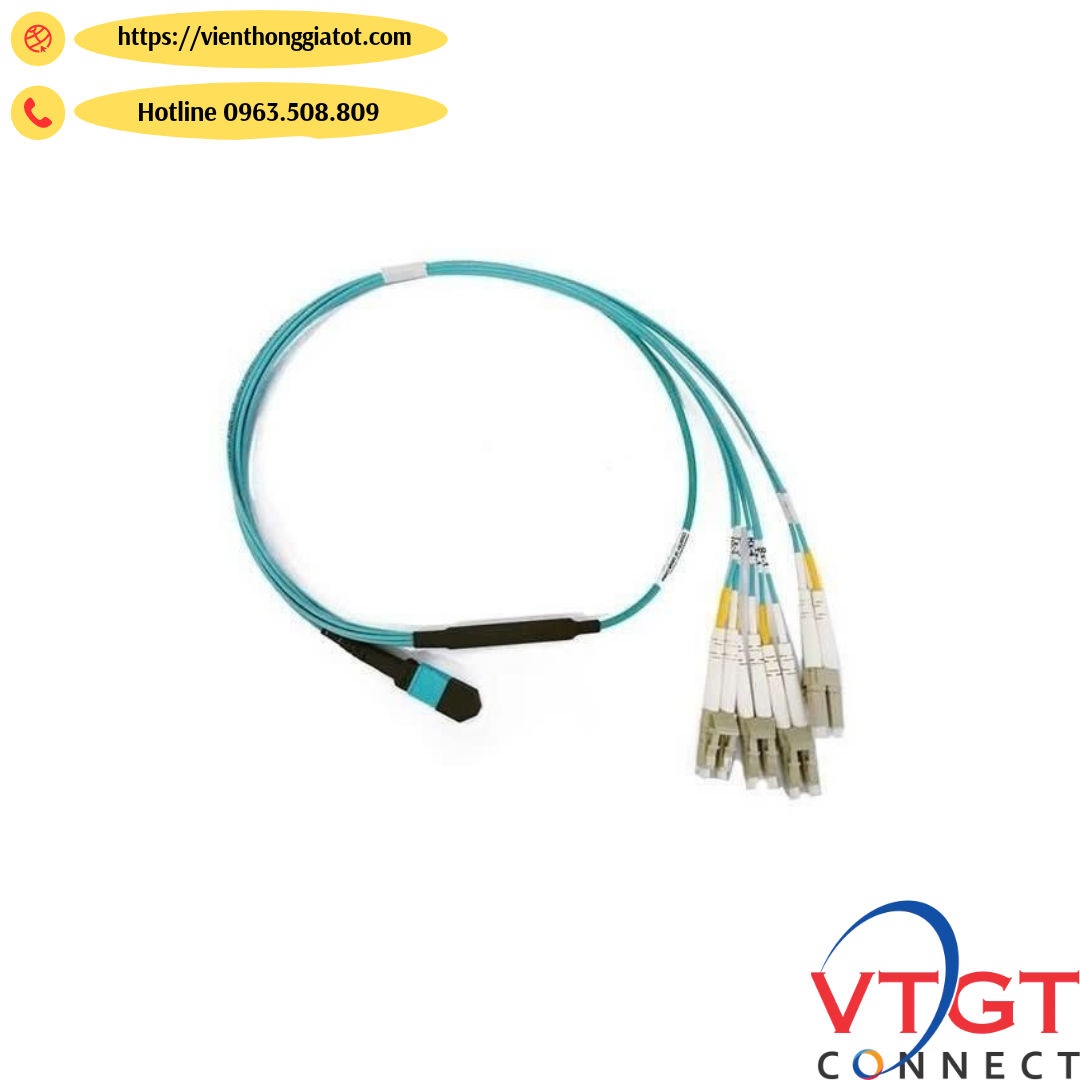

Dây nhảy quang MPO-LC/UPC PathCord MPO-LC/UPC, OM3, 8Core, Method B, 3M, LSZH

Dây nhảy quang MPO-LC/UPC PathCord MPO-LC/UPC, OM3, 8Core, Method B, 3M, LSZH là loại dây nhảy quang Multimode được thiết kế để kết nối hệ thống cáp quang đầu nối MPO với các thiết bị hoặc khung phối quang sử dụng cổng LC. Sản phẩm sử dụng sợi quang OM3 50/125µm, cấu hình 8Core, hai kiểu đầu nối MPO/UPC và LC/UPC, chiều dài 3m cùng lớp vỏ LSZH.

Với thiết kế dạng breakout MPO-LC, dây nhảy quang MPO-LC OM3 8Core giúp triển khai kết nối quang mật độ cao trong Data Center, phòng máy chủ và hệ thống mạng doanh nghiệp. Cấu hình Method B hỗ trợ duy trì đúng thứ tự ánh xạ sợi quang trong hệ thống kết nối MPO, giúp việc đấu nối và quản lý đường truyền trở nên thuận tiện hơn.

Đặc điểm nổi bật của dây nhảy quang MPO-LC/UPC OM3 8Core

Kết nối MPO/UPC sang LC/UPC

Dây nhảy quang được trang bị đầu nối MPO/UPC ở một đầu và LC/UPC ở đầu còn lại, cho phép kết nối giữa hệ thống cáp quang nhiều sợi sử dụng giao diện MPO với thiết bị hoặc khung phối quang sử dụng giao diện LC.

Thiết kế chuyển đổi MPO-LC thường được sử dụng trong hệ thống cáp quang cấu trúc, đặc biệt tại các vị trí kết nối giữa cáp trunk MPO và cassette hoặc patch panel LC. Nhờ đó, kỹ thuật viên có thể triển khai kết nối nhiều sợi quang trên cùng một tuyến cáp mà không cần bố trí nhiều dây nhảy riêng biệt từ đầu đến cuối.

Sử dụng sợi quang Multimode OM3 50/125µm

Sản phẩm sử dụng sợi quang Multimode OM3 với kích thước lõi/vỏ danh định 50/125µm. Đây là loại sợi thường được sử dụng trong hệ thống truyền dẫn quang nội bộ tại Data Center, trung tâm dữ liệu và mạng LAN doanh nghiệp.

Sợi OM3 được thiết kế để hỗ trợ truyền dẫn Ethernet tốc độ cao ở bước sóng 850nm khi kết hợp với module quang Multimode tương thích. Khoảng cách truyền dẫn thực tế phụ thuộc vào tốc độ kết nối, loại module quang, chất lượng tuyến cáp và tổng suy hao của hệ thống.

Cấu hình 8Core và phương pháp phân cực Method B

Dây nhảy quang MPO-LC/UPC OM3 có cấu hình 8Core, tương ứng 8 sợi quang trong cùng một tuyến kết nối. Cấu hình này phù hợp với các hệ thống cần phân phối nhiều kênh quang trong không gian lắp đặt hạn chế.

Sản phẩm sử dụng Method B – phương pháp ánh xạ và phân cực sợi quang trong hệ thống kết nối MPO. Việc lựa chọn đúng Method B giúp bảo đảm thứ tự kết nối giữa các sợi quang theo thiết kế của hệ thống. Khi triển khai, cần kiểm tra sự tương thích với cáp trunk, cassette MPO-LC và thiết bị đầu cuối để tránh sai lệch Tx/Rx hoặc đảo thứ tự kênh quang.

Vỏ LSZH hạn chế khói và khí ăn mòn

Lớp vỏ LSZH (Low Smoke Zero Halogen) được sử dụng nhằm hạn chế lượng khói và khí halogen phát sinh khi vật liệu bị tác động bởi nhiệt hoặc xảy ra sự cố cháy. Đây là đặc điểm phù hợp với môi trường lắp đặt trong nhà như Data Center, phòng máy chủ, tủ rack và phòng kỹ thuật.

Chiều dài 3m phù hợp kết nối trong tủ rack

Với chiều dài 3m, dây nhảy quang MPO-LC/UPC OM3 8Core có thể sử dụng cho các kết nối trong cùng tủ rack hoặc giữa những vị trí thiết bị ở khoảng cách gần. Việc lựa chọn chiều dài phù hợp giúp hạn chế phần dây dư, thuận tiện cho việc đi dây và bảo trì hệ thống.

Ứng dụng của dây nhảy quang MPO-LC/UPC OM3 8Core

Dây nhảy quang MPO-LC/UPC PathCord OM3 8Core được sử dụng trong các hệ thống mạng quang Multimode có thiết kế kết nối MPO và LC. Một số ứng dụng phổ biến gồm:

• Kết nối cáp trunk MPO với patch panel LC: Sử dụng dây breakout MPO-LC để phân phối các sợi quang từ tuyến cáp trunk đến các cổng LC trên khung phối quang hoặc cassette.

• Hệ thống Data Center: Kết nối giữa các thành phần trong hệ thống cáp quang cấu trúc, hỗ trợ bố trí nhiều đường truyền trong không gian rack hạn chế.

• Phòng máy chủ và mạng doanh nghiệp: Kết nối các thiết bị mạng có cổng quang LC Multimode với hệ thống phân phối quang MPO-LC tương thích.

• Hệ thống mạng LAN Multimode: Sử dụng trong các tuyến truyền dẫn nội bộ có thiết kế sử dụng sợi quang OM3 và module quang phù hợp.

Kết nối giữa hệ thống cáp trunk MPO và thiết bị LC

Trong các hệ thống cáp quang mật độ cao, cáp trunk MPO thường được sử dụng để truyền dẫn nhiều sợi quang trên cùng một tuyến. Tuy nhiên, nhiều thiết bị mạng và module quang vẫn sử dụng giao diện LC Duplex.

Dây nhảy quang MPO-LC/UPC OM3 8Core đóng vai trò chuyển tiếp giữa hai giao diện này. Đầu MPO kết nối với hệ thống trunk hoặc cassette MPO tương thích, trong khi các đầu LC được sử dụng để đấu nối đến thiết bị hoặc patch panel. Cách bố trí này giúp hệ thống dễ dàng phân phối, quản lý và mở rộng kết nối khi cần thiết.

Sử dụng trong Data Center và hệ thống mạng doanh nghiệp

Tại Data Center, số lượng kết nối quang lớn đòi hỏi hệ thống cáp có cấu trúc rõ ràng và khả năng quản lý tốt. Dây nhảy MPO-LC OM3 8Core có thể được sử dụng tại các vị trí chuyển tiếp giữa hệ thống cáp nhiều sợi MPO và các thiết bị có giao diện LC.

Sợi quang OM3 phù hợp với hệ thống truyền dẫn Multimode, trong khi chiều dài 3m thuận tiện cho các kết nối gần trong tủ rack hoặc giữa các tủ thiết bị liền kề.

Thông số kỹ thuật dây nhảy quang MPO-LC/UPC OM3 8Core

• Tên sản phẩm: Dây nhảy quang MPO-LC/UPC PathCord MPO-LC/UPC, OM3, 8Core, Method B, 3M, LSZH

• Mã sản phẩm: TCN/DN/MPO-LC/OM3/08FO/3M

• Loại sản phẩm: Dây nhảy quang MPO-LC

• Đầu nối A: MPO/UPC

• Đầu nối B: LC/UPC

• Loại sợi quang: Multimode OM3

• Kích thước sợi quang: 50/125µm

• Số sợi quang: 8Core (8FO)

• Phương pháp phân cực: Method B

• Kiểu đánh bóng: UPC

• Chiều dài: 3m

• Vỏ cáp: LSZH

• Suy hao chèn: ≤ 0.3dB

• Nhiệt độ vận hành: -20°C đến +70°C
