Ghi luồn cáp hay ghi kéo cáp là dụng cụ chuyên dụng giúp luồn dây mồi và kéo cáp quang, cáp điện qua các hệ thống ống ngầm như HDPE, ống gân xoắn và ống PVC một cách nhanh chóng, an toàn. Sản phẩm được cấu tạo từ dây sợi thủy tinh cường lực kết hợp khung thép chắc chắn, có độ bền cao và khả năng chịu lực tốt. Ghi kéo cáp được ứng dụng rộng rãi trong thi công mạng viễn thông, điện lực, camera giám sát, trung tâm dữ liệu và các công trình hạ tầng kỹ thuật. Với nhiều chiều dài từ 50m, 100m, 150m đến 300m, thiết bị đáp ứng đa dạng nhu cầu thi công từ dân dụng đến công nghiệp, giúp tiết kiệm thời gian, nhân công và nâng cao hiệu quả lắp đặt cáp ngầm.

Ghi Luồn Cáp Quang, Cáp Điện Là Gì? Cấu Tạo, Ứng Dụng Và Hướng Dẫn Sử Dụng Chi Tiết

Ghi Luồn Cáp Là Gì?

Ghi luồn cáp (hay còn gọi là ghi kéo cáp, ghi kéo cáp ngầm, dây luồn cáp ngầm) là dụng cụ chuyên dụng được sử dụng để luồn dây mồi, kéo cáp điện, cáp quang, cáp mạng và nhiều loại dây dẫn khác qua các hệ thống ống ngầm như ống HDPE, ống gân xoắn, ống PVC hoặc các tuyến cống kỹ thuật.

Thiết bị được thiết kế với dây luồn có độ đàn hồi cao, dễ dàng đi qua các đoạn ống dài hoặc những vị trí khó tiếp cận. Sau khi luồn dây thành công, người dùng chỉ cần kết nối dây kéo với cáp cần thi công và tiến hành kéo cáp một cách nhanh chóng, an toàn.

Nhờ tính tiện lợi và hiệu quả cao, ghi kéo cáp hiện đang là thiết bị không thể thiếu trong các công trình viễn thông, điện lực, hệ thống camera, trung tâm dữ liệu và hạ tầng mạng.

Cấu Tạo Của Ghi Luồn Cáp

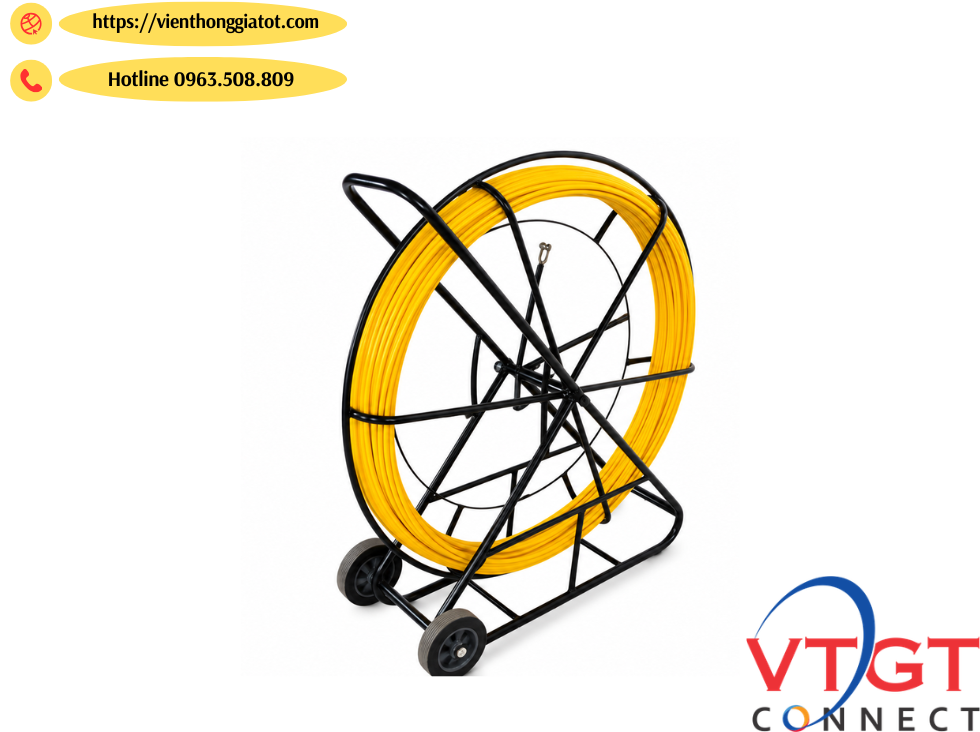

Một bộ ghi kéo cáp hoàn chỉnh thường bao gồm các bộ phận chính sau:

Khung Ghi Luồn Cáp

Khung được chế tạo từ thép chịu lực có độ bền cao, giúp cố định và bảo vệ cuộn dây luồn trong quá trình sử dụng. Bề mặt được xử lý chống gỉ sét, đảm bảo hoạt động ổn định trong nhiều môi trường khác nhau.

Cuộn Dây Luồn Cáp

Đây là bộ phận quan trọng nhất của sản phẩm. Dây luồn thường được cấu tạo từ lõi sợi thủy tinh kết hợp nhựa polyester cường lực, bên ngoài phủ lớp nhựa ABS hoặc PE giúp tăng khả năng chống mài mòn, chống thấm nước và cách điện tốt.

Đầu dây được trang bị đầu bi bằng đồng hoặc thép không gỉ giúp việc luồn qua đường ống trở nên dễ dàng hơn.

Tay Quay Và Hệ Thống Phanh

Tay quay giúp người dùng thu hồi dây nhanh chóng sau khi hoàn thành công việc. Hệ thống phanh khóa giữ cố định dây tại vị trí mong muốn, tránh tình trạng dây bị bung hoặc rối trong quá trình thi công.

Bộ Phận Dẫn Hướng

Có nhiệm vụ định hướng dây luồn đi đúng vị trí, hạn chế ma sát và giúp dây được thu hồi gọn gàng hơn.

Bánh Xe Di Chuyển

Được trang bị trên các model ghi kéo cáp kích thước lớn, hỗ trợ việc vận chuyển thiết bị giữa các vị trí thi công một cách thuận tiện.

Phân Loại Ghi Luồn Cáp Phổ Biến

Tùy theo quy mô công trình và chiều dài tuyến ống, ghi kéo cáp được chia thành các dòng phổ biến sau:

Ghi Luồn Cáp Cỡ Nhỏ

• Đường kính dây: 4.5mm - 10mm
• Chiều dài dây: 50m, 60m, 80m, 100m
• Phù hợp cho hệ thống điện dân dụng, mạng nội bộ, camera giám sát.

Ghi Luồn Cáp Cỡ Trung

• Đường kính dây: 10mm - 15mm
• Chiều dài dây: 100m - 150m
• Thích hợp cho các công trình nhà xưởng, tòa nhà văn phòng và hệ thống hạ tầng viễn thông quy mô vừa.

Ghi Luồn Cáp Cỡ Lớn

• Đường kính dây: 15mm - 18mm
• Chiều dài dây: 200m - 300m
• Sử dụng cho các dự án điện lực, viễn thông, cấp thoát nước và các công trình hạ tầng quy mô lớn.

Ứng Dụng Của Ghi Kéo Cáp

Nhờ khả năng làm việc hiệu quả trong môi trường đường ống kín, ghi kéo cáp được ứng dụng rộng rãi trong nhiều lĩnh vực:

• Luồn và kéo cáp quang qua ống HDPE, ống gân xoắn.
• Kéo cáp điện ngầm cho nhà máy, khu công nghiệp.
• Thi công hệ thống camera giám sát.
• Lắp đặt hệ thống mạng LAN, WAN.
• Thi công hạ tầng viễn thông và trung tâm dữ liệu (Data Center).
• Luồn dây điều khiển, dây tín hiệu trong các công trình công nghiệp.
• Kiểm tra và vệ sinh đường ống kỹ thuật.

Hướng Dẫn Sử Dụng Ghi Kéo Cáp Để Kéo Cáp Quang Qua Ống HDPE

Điều Kiện Áp Dụng

Phương pháp kéo bằng ghi luồn cáp phù hợp khi:

• Tuyến cáp có chiều dài dưới 300m.
• Đường ống HDPE tương đối thẳng, ít điểm uốn cong.
• Cáp quang có trọng lượng nhỏ và kích thước không quá lớn (thường dưới 24FO).

Đối với các tuyến cáp dài hơn hoặc có nhiều khúc cua, nên sử dụng máy tời kéo cáp hoặc máy thổi cáp quang chuyên dụng.

Các Bước Thực Hiện

Bước 1: Chuẩn Bị Thiết Bị

Đặt ghi kéo cáp tại một đầu tuyến ống HDPE. Cuộn cáp quang được đặt tại đầu còn lại trên giá đỡ hoặc trục quay để cáp có thể nhả đều trong quá trình kéo.

Bước 2: Luồn Dây Ghi Qua Ống

Mở khóa phanh và tiến hành đẩy dây luồn của ghi kéo cáp vào bên trong ống HDPE cho tới khi dây đi hết chiều dài tuyến và xuất hiện ở đầu còn lại.

Bước 3: Kết Nối Cáp Quang

Sử dụng rọ kéo cáp quang để cố định chắc chắn đầu cáp cần kéo. Sau đó buộc đầu dây luồn của ghi kéo cáp vào rọ kéo.

Bước 4: Tiến Hành Kéo Cáp

Tại vị trí đặt ghi kéo cáp, dùng lực kéo thu hồi dây luồn để kéo cáp quang đi qua toàn bộ tuyến ống HDPE.

Những Lưu Ý Quan Trọng Khi Kéo Cáp Quang Ngầm

Để đảm bảo an toàn và hạn chế hư hỏng cáp, cần lưu ý:

• Sử dụng dung dịch bôi trơn chuyên dụng khi kéo cáp qua các đoạn ống có ma sát lớn.
• Lắp nút loe bảo vệ tại hai đầu ống HDPE để tránh làm xước vỏ cáp.
• Đảm bảo cáp được nhả đều từ cuộn, không bị xoắn hoặc gập.
• Không kéo cáp vượt quá lực căng cho phép của nhà sản xuất.
• Sau khi kéo xong nên cuộn cáp theo hình số 8 để tránh xoắn cáp.

Ưu Điểm Của Ghi Luồn Cáp

• Thi công nhanh chóng, tiết kiệm thời gian.
• Không cần sử dụng nguồn điện.
• Chi phí đầu tư thấp.
• Dễ dàng vận hành và bảo trì.
• Độ bền cao, tuổi thọ sử dụng lâu dài.
• Phù hợp với nhiều loại đường ống và môi trường làm việc khác nhau.
