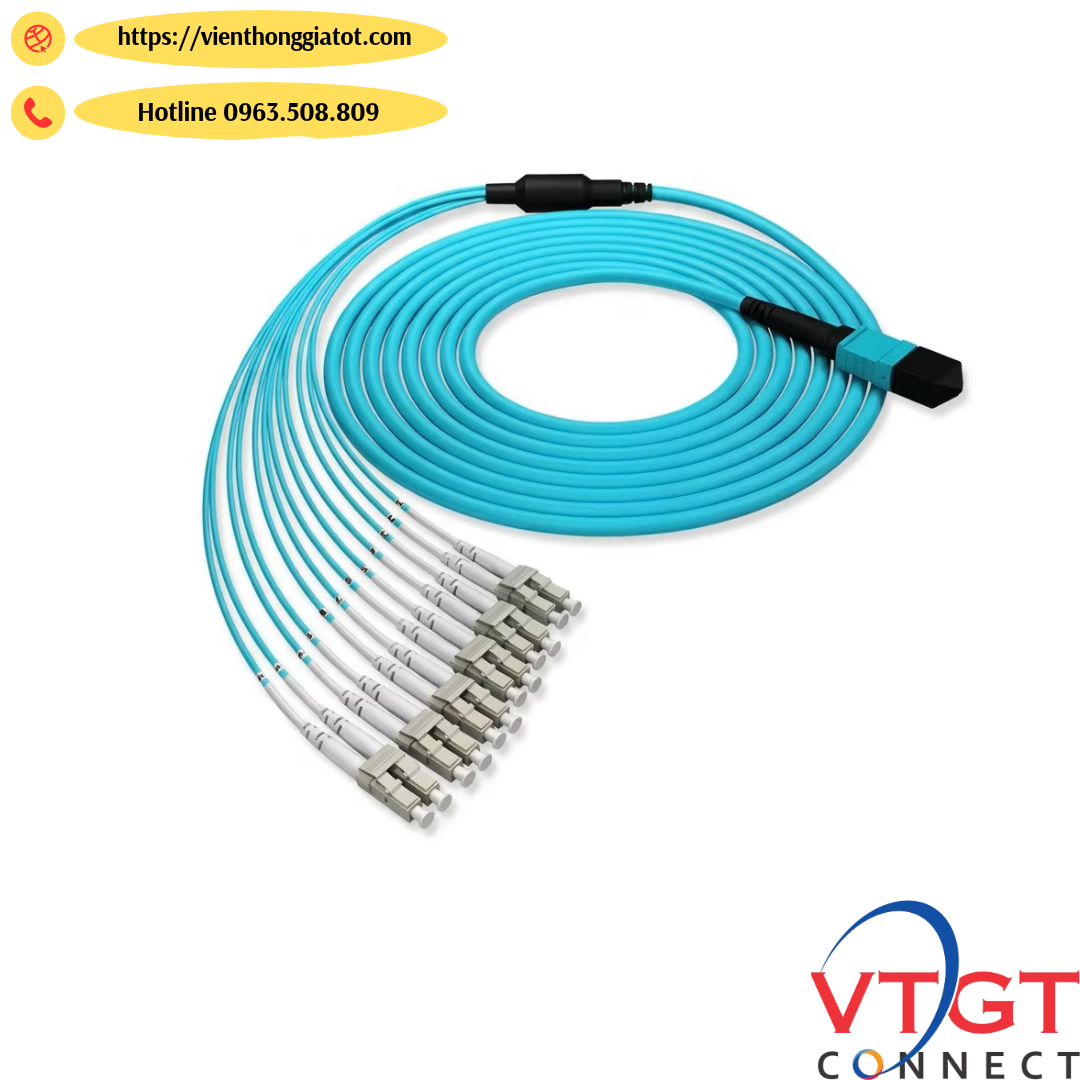

Dây nhảy quang MPO-LC/UPC OM4 12FO Method B 3M – Vỏ LSZH

Giới thiệu dây nhảy quang MPO-LC/UPC OM4 12FO 3M

Dây nhảy quang MPO-LC/UPC OM4 12FO Method B 3M là loại cáp quang đấu nối chuyên dụng, được thiết kế để kết nối hệ thống đầu nối MPO với các thiết bị hoặc module quang sử dụng giao diện LC/UPC. Sản phẩm sử dụng sợi quang Multimode OM4 50/125µm, gồm 12 core, chiều dài 3 mét và được trang bị lớp vỏ LSZH.

Điểm nổi bật của dây nhảy quang MPO-LC/UPC là khả năng chuyển đổi từ kết nối nhiều sợi quang tập trung trên một đầu MPO sang các đầu LC riêng biệt. Thiết kế này giúp đơn giản hóa việc đấu nối giữa hệ thống cáp quang trunk MPO và các thiết bị mạng sử dụng cổng LC, đặc biệt trong trung tâm dữ liệu (Data Center), phòng máy chủ và hệ thống mạng doanh nghiệp.

Sản phẩm sử dụng phương pháp đấu nối Method B, thường được ứng dụng trong hệ thống cáp quang MPO để thiết lập cấu hình kết nối phù hợp với sơ đồ phân cực của mạng. Với chiều dài 3m, dây phù hợp cho việc đấu nối trong tủ rack, patch panel và các hệ thống phối quang có khoảng cách ngắn.

Đặc điểm nổi bật của dây nhảy quang MPO-LC/UPC OM4

Kết nối MPO sang LC/UPC: Một đầu sử dụng connector MPO/UPC với cấu trúc nhiều sợi quang, đầu còn lại sử dụng các đầu connector LC/UPC để kết nối trực tiếp với thiết bị hoặc adapter LC tương thích.

Sử dụng sợi quang Multimode OM4: Sợi quang OM4 50/125µm hỗ trợ truyền dẫn tốc độ cao trong hệ thống mạng nội bộ và trung tâm dữ liệu. Đây là loại sợi được sử dụng phổ biến trong các hệ thống Ethernet tốc độ 10G, 40G và 100G tùy theo cấu hình thiết bị, module quang và khoảng cách truyền dẫn.

Cấu hình 12 core: Dây được thiết kế với 12 sợi quang, cho phép truyền dẫn nhiều kênh tín hiệu trong cùng một tuyến cáp. Cấu trúc này giúp giảm số lượng dây riêng lẻ và thuận tiện cho việc quản lý kết nối trong tủ rack.

Phân cực Method B: Phương pháp đấu nối Method B được sử dụng để đảm bảo thứ tự sợi quang phù hợp giữa hai đầu kết nối. Việc lựa chọn đúng kiểu phân cực giúp hệ thống truyền và nhận tín hiệu hoạt động chính xác, hạn chế lỗi đấu nối khi triển khai mạng MPO.

Vỏ LSZH an toàn: Lớp vỏ LSZH (Low Smoke Zero Halogen) có đặc tính hạn chế khói và không phát thải halogen đáng kể khi chịu tác động nhiệt hoặc cháy. Đây là lựa chọn phù hợp cho các khu vực kín như phòng máy chủ, trung tâm dữ liệu và tủ kỹ thuật trong nhà.

Chiều dài 3 mét linh hoạt: Độ dài 3m phù hợp để kết nối giữa patch panel MPO, cassette chuyển đổi MPO-LC và các thiết bị mạng đặt trong cùng tủ rack hoặc khu vực lân cận.

Cấu tạo và nguyên lý kết nối của dây nhảy quang MPO-LC/UPC

Dây nhảy quang MPO-LC/UPC OM4 12FO được cấu tạo từ các thành phần chính:

• Sợi quang: Gồm 12 sợi Multimode OM4 50/125µm, phục vụ truyền dẫn tín hiệu quang.

• Đầu nối MPO/UPC: Đầu kết nối dạng nhiều sợi, tập trung 12 đường quang trên một connector, giúp kết nối nhanh với hệ thống trunk cable hoặc adapter MPO tương thích.

• Đầu nối LC/UPC: Các đầu connector LC có kích thước nhỏ gọn, thường được sử dụng trên module SFP/SFP+ và các thiết bị mạng quang.

• Lớp vỏ LSZH: Bao bọc và bảo vệ các sợi quang bên trong, đồng thời hạn chế khói và khí halogen khi xảy ra sự cố nhiệt.

• Cấu hình Method B: Quy định cách sắp xếp và đảo vị trí sợi quang trong hệ thống kết nối MPO, giúp đảm bảo đúng thứ tự truyền nhận tín hiệu.

Khi triển khai, dây thường được kết nối từ đầu MPO trên hệ thống cáp trunk đến các đầu LC trên thiết bị hoặc cassette chuyển đổi. Cần kiểm tra sơ đồ phân cực của toàn bộ tuyến quang để đảm bảo hai đầu kết nối tương thích.

Thông số kỹ thuật dây nhảy quang MPO-LC/UPC OM4 12FO 3M

• Mã sản phẩm: TCN/DN/MPO-LC/OM4/12FO/3M

• Loại sản phẩm: Dây nhảy quang MPO-LC/UPC

• Đầu kết nối A: MPO/UPC

• Đầu kết nối B: LC/UPC

• Loại sợi quang: Multimode OM4

• Kích thước lõi sợi: 50/125µm

• Số sợi quang: 12 core (12FO)

• Kiểu phân cực: Method B

• Chiều dài: 3 mét

• Suy hao chèn: ≤ 0,3dB

• Vật liệu vỏ: LSZH

• Nhiệt độ vận hành: -20°C đến +70°C

Ứng dụng của dây nhảy quang MPO-LC/UPC OM4 12FO 3M

Dây nhảy quang MPO-LC/UPC OM4 12FO được sử dụng trong các hệ thống mạng cáp quang cần chuyển đổi kết nối MPO sang LC, đặc biệt là những hạ tầng có mật độ cổng kết nối cao.

Kết nối hệ thống ODF và patch panel: Sử dụng để kết nối giữa hệ thống cáp quang trunk MPO với patch panel hoặc cassette chuyển đổi MPO-LC, giúp phân phối các đường quang đến thiết bị đầu cuối.

Ứng dụng trong Data Center: Dây nhảy quang MPO-LC/UPC OM4 phù hợp với hệ thống mạng trong trung tâm dữ liệu, nơi cần triển khai nhiều kết nối quang trong không gian tủ rack hạn chế.

Kết nối switch và module quang: Các đầu LC/UPC có thể kết nối với module quang Multimode sử dụng giao diện LC tương thích, hỗ trợ triển khai hệ thống mạng Ethernet tốc độ cao.

Hệ thống mạng doanh nghiệp: Sử dụng trong phòng máy chủ, phòng kỹ thuật và hạ tầng mạng nội bộ có sử dụng cáp quang OM4.

Hệ thống truyền dẫn quang mật độ cao: Cấu hình 12FO giúp tập trung nhiều đường quang trên một tuyến cáp, thuận tiện cho việc mở rộng và quản lý kết nối.
