Dây nhảy quang SC-SC Singlemode 15M – Dây nối quang SC/UPC hai đầu

Giới thiệu dây nhảy quang SC-SC Singlemode 15M

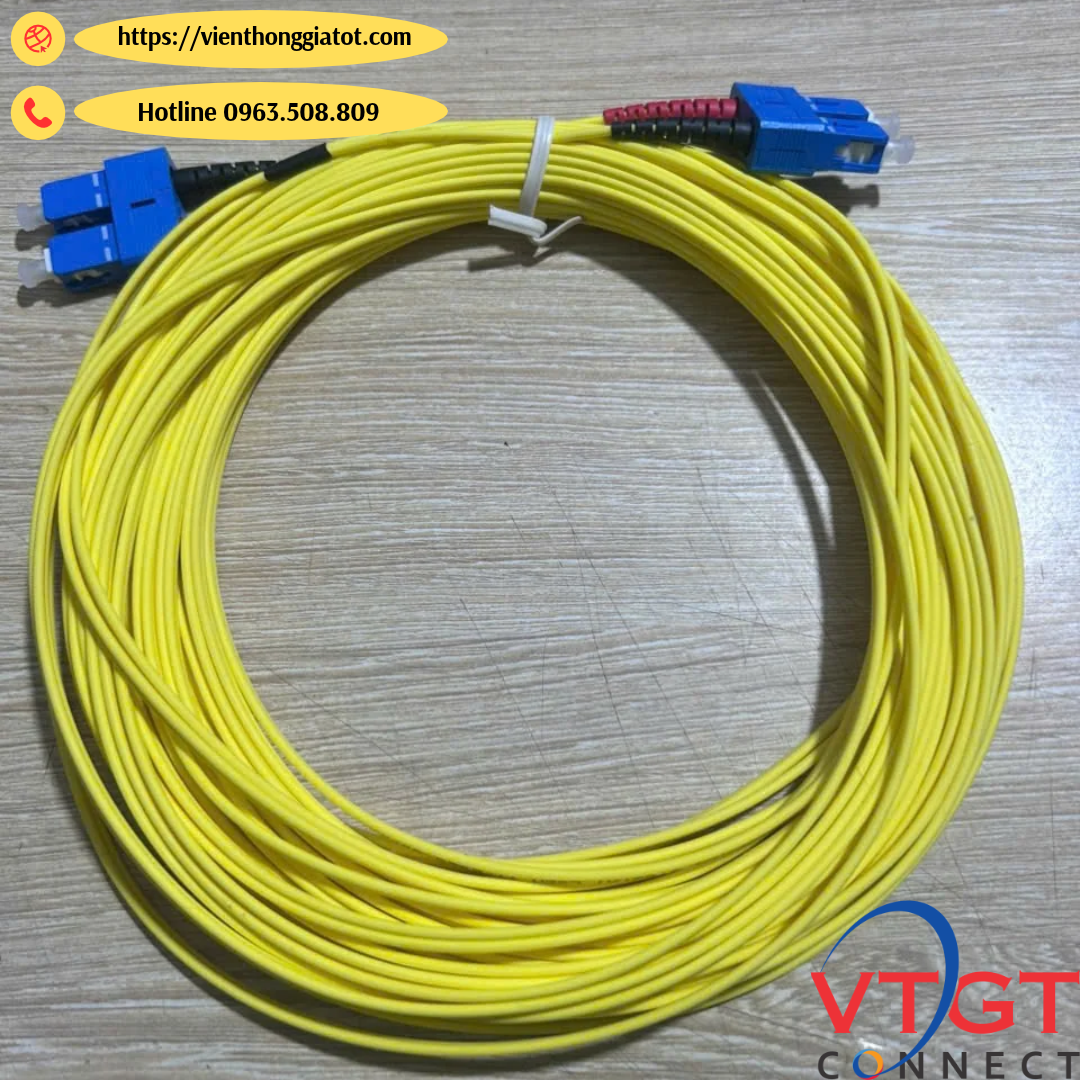

Dây nhảy quang SC-SC Singlemode 15M là phụ kiện kết nối quang được sử dụng phổ biến trong các hệ thống mạng viễn thông, mạng LAN và hạ tầng truyền dẫn cáp quang. Sản phẩm có chiều dài 15 mét, sử dụng sợi quang Singlemode 9/125 µm và được gia công sẵn hai đầu connector SC, giúp kết nối nhanh chóng giữa các thiết bị quang mà không cần thực hiện thêm công đoạn hàn nối tại đầu dây.

Dây nhảy quang SC-SC Singlemode có hai đầu kết nối SC/UPC, phù hợp để đấu nối giữa hộp phối quang ODF, converter quang, switch quang, module quang và các thiết bị có cổng giao tiếp SC tương ứng. Với thiết kế gọn nhẹ, linh hoạt và khả năng truyền dẫn tín hiệu ổn định, sản phẩm giúp đơn giản hóa quá trình lắp đặt, bảo trì và mở rộng hệ thống mạng.

Sử dụng sợi quang Singlemode với bước sóng hoạt động phổ biến 1310 nm và 1550 nm, dây nhảy quang SC-SC 15M đáp ứng nhu cầu kết nối trong các hệ thống truyền dẫn quang yêu cầu suy hao thấp. Lớp vỏ ngoài màu vàng giúp dễ dàng nhận biết loại sợi Singlemode, thuận tiện cho việc phân loại và quản lý dây trong tủ rack hoặc hệ thống ODF.

Đặc điểm nổi bật của dây nhảy quang SC-SC Singlemode 15M

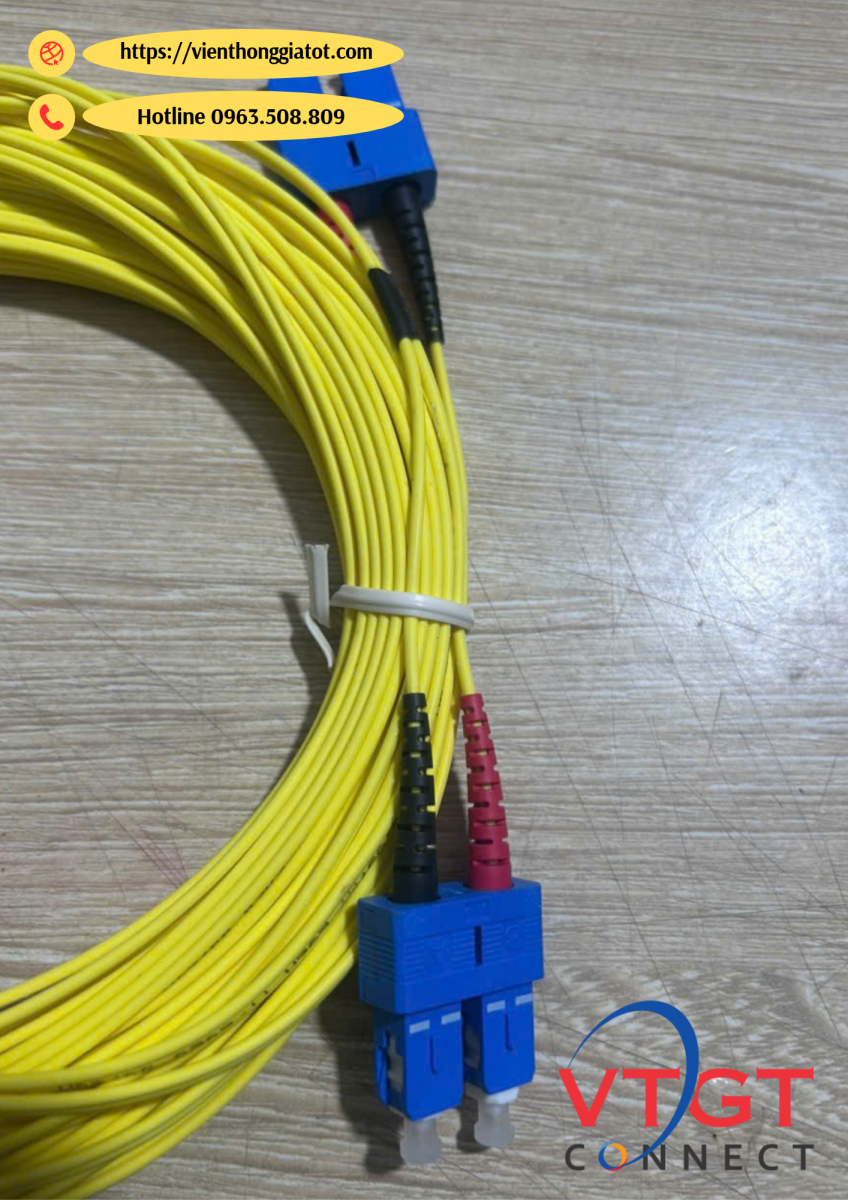

Hai đầu connector SC/UPC chắc chắn: Dây được trang bị hai đầu kết nối SC/UPC với cơ chế khóa dạng push-pull, giúp thao tác cắm và tháo dễ dàng. Đầu connector được gia công sẵn, đảm bảo khả năng tiếp xúc quang tốt khi kết nối với các thiết bị có cổng SC/UPC tương thích.

Sợi quang Singlemode 9/125 µm: Sản phẩm sử dụng sợi quang đơn mode có đường kính lõi danh định 9 µm và lớp vỏ thủy tinh 125 µm. Loại sợi này phù hợp với hệ thống truyền dẫn quang ở khoảng cách xa, hỗ trợ hoạt động tại bước sóng 1310 nm và 1550 nm.

Chiều dài 15 mét linh hoạt: Với chiều dài 15M, dây nhảy quang phù hợp để kết nối giữa các thiết bị trong phòng máy, tủ rack, trung tâm dữ liệu hoặc giữa các vị trí thiết bị có khoảng cách tương đối xa. Chiều dài này cũng giúp việc bố trí dây trong hệ thống gọn gàng hơn khi lựa chọn đúng tuyến đi dây.

Suy hao tín hiệu thấp: Đầu nối quang được gia công và đánh bóng theo chuẩn UPC, giúp giảm suy hao chèn và đảm bảo chất lượng kết nối. Sản phẩm có thể đạt mức suy hao chèn dưới 0,2 dB tùy chất lượng gia công và tiêu chuẩn kiểm định của nhà sản xuất.

Vỏ dây PVC màu vàng: Lớp vỏ PVC bên ngoài có tác dụng bảo vệ sợi quang khỏi bụi bẩn, trầy xước và các tác động cơ học thông thường. Màu vàng đặc trưng giúp phân biệt dây Singlemode với các loại dây nhảy quang Multimode thường có màu xanh hoặc cam.

Thiết kế nhỏ gọn, dễ lắp đặt: Dây nhảy quang được sản xuất theo dạng cáp mềm, hai đầu đã gắn sẵn connector nên người dùng chỉ cần kết nối trực tiếp vào các cổng quang tương thích. Điều này giúp tiết kiệm thời gian thi công và thuận tiện khi thay thế, bảo trì thiết bị.

Cấu tạo dây nhảy quang SC-SC Singlemode

Dây nhảy quang SC-SC Singlemode 15M được cấu tạo từ sợi quang truyền dẫn, hai đầu kết nối quang và lớp vỏ bảo vệ bên ngoài.

• Sợi quang Singlemode: Sử dụng sợi quang đơn mode 9/125 µm, có nhiệm vụ truyền tín hiệu ánh sáng giữa các thiết bị.

• Đầu connector SC/UPC: Hai đầu dây được gắn sẵn đầu nối SC với bề mặt tiếp xúc được đánh bóng theo chuẩn UPC, giúp kết nối với adapter SC tương ứng.

• Ống ferrule: Bộ phận giữ và định vị chính xác sợi quang bên trong đầu connector, thường được chế tạo từ vật liệu gốm ceramic nhằm đảm bảo độ chính xác khi tiếp xúc.

• Lớp vỏ bảo vệ: Vỏ PVC màu vàng giúp bảo vệ sợi quang bên trong, hạn chế tác động từ môi trường và hỗ trợ nhận diện loại cáp.

Thông số kỹ thuật dây nhảy quang SC-SC Singlemode 15M

• Tên sản phẩm: Dây nhảy quang SC-SC Singlemode

• Chiều dài: 15 mét

• Loại sợi quang: Singlemode 9/125 µm

• Đầu kết nối: SC/UPC – SC/UPC

• Kiểu dây: Simplex (1 sợi quang)

• Bước sóng hoạt động: 1310 nm / 1550 nm

• Đường kính dây: 3.0 mm

• Vật liệu vỏ: PVC

• Màu sắc: Vàng

• Suy hao chèn: ≤ 0,2 dB (theo cấu hình và chất lượng gia công)

• Suy hao phản xạ: ≥ 50 dB (UPC)

Ứng dụng của dây nhảy quang SC-SC Singlemode 15M

Nhờ khả năng kết nối linh hoạt và tương thích với nhiều thiết bị quang sử dụng giao diện SC, dây nhảy quang SC-SC Singlemode được ứng dụng rộng rãi trong các hệ thống mạng viễn thông và truyền dẫn dữ liệu.

• Kết nối hộp phối quang ODF: Sử dụng để kết nối giữa adapter SC trên ODF với converter quang, switch quang hoặc các thiết bị truyền dẫn.

• Kết nối converter quang: Truyền tín hiệu quang giữa converter quang và hệ thống phân phối quang thông qua các cổng SC tương thích.

• Hệ thống mạng LAN: Kết nối các thiết bị mạng quang, switch quang và các điểm phân phối mạng trong doanh nghiệp.

• Trung tâm dữ liệu và phòng máy: Sử dụng để đấu nối thiết bị quang trong tủ rack, hệ thống patch panel quang và các thiết bị truyền dẫn.

• Hệ thống FTTH và FTTx: Kết nối các thiết bị trong mạng truy nhập quang, phục vụ quá trình triển khai và bảo trì hạ tầng Internet cáp quang.

• Hệ thống truyền dẫn viễn thông: Kết nối các thiết bị quang tại trạm mạng, phòng kỹ thuật và các điểm nút truyền dẫn.
