Cách Bấm Ổ Cắm Mạng Âm Tường CAT7

Việc bấm ổ cắm mạng âm tường CAT7 là một kỹ năng quan trọng trong lắp đặt hệ thống mạng nội bộ, giúp đảm bảo kết nối mạng ổn định và nhanh chóng. Cáp CAT7 là một trong những loại cáp có khả năng truyền tải tốc độ cao lên đến 10Gbps với khả năng chống nhiễu tốt, rất phù hợp cho các hệ thống mạng có yêu cầu cao về hiệu suất. Dưới đây là hướng dẫn chi tiết về cách bấm ổ cắm mạng âm tường CAT7.

1. Chuẩn Bị Dụng Cụ

Trước khi bắt đầu, bạn cần chuẩn bị đầy đủ các dụng cụ và vật liệu sau:

  • Ổ cắm mạng CAT7 âm tường

  • Cáp mạng CAT7

  • Kìm bấm mạng (Crimping Tool)

  • Dao cắt cáp

  • Dụng cụ kéo dây

  • Bút thử điện (nếu cần kiểm tra điện)

  • Kẹp nhựa hoặc băng dính (nếu cần cố định dây)

  • Thanh nối dây mạng (Patch Panel) (Tùy chọn nếu kết nối tới một bảng điều khiển trung tâm)

2. Lựa Chọn Vị Trí Lắp Đặt Ổ Cắm Mạng

  • Chọn vị trí ổ cắm âm tường sao cho thuận tiện cho việc kết nối thiết bị mạng và dễ dàng bảo trì. Vị trí này phải được xác định trước khi kéo cáp mạng vào trong tường.

  • Đo chiều dài cáp: Xác định chiều dài cáp CAT7 từ nguồn mạng (router/switch) tới vị trí ổ cắm để tránh dư thừa hoặc thiếu cáp.

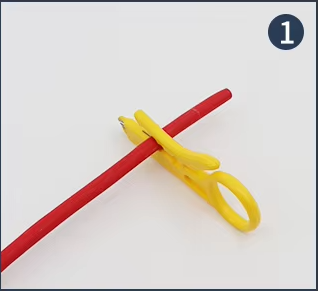

3. Cắt Và Tạo Dây Cáp

  • Cắt cáp CAT7 theo chiều dài cần thiết bằng dao cắt cáp.

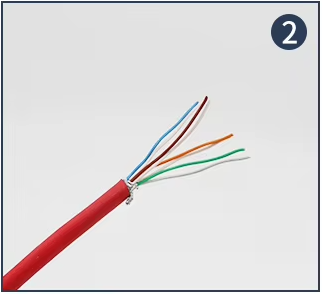

  • Tách lớp vỏ ngoài của cáp: Sử dụng dao cắt để tách lớp vỏ ngoài của cáp CAT7, khoảng 2-3 cm để lộ các sợi dây bên trong.

  • Tách các dây trong cáp: Cáp CAT7 thường có bốn cặp dây xoắn. Mỗi cặp dây sẽ có một màu riêng biệt. Cẩn thận tách các cặp dây ra và chuẩn bị cho bước bấm.


    cach-bam-o-cam-mang-am-tuong-cat7



4. Xếp Các Dây Theo Chuẩn Màu

Để đảm bảo tín hiệu truyền tải chính xác, bạn cần xếp các dây trong cáp theo một trong hai chuẩn chuẩn T568A hoặc T568B. Cả hai chuẩn này đều được sử dụng phổ biến cho hệ thống mạng LAN.

Chuẩn T568A:

  • Cặp 1: Trắng-Xanh lá, Xanh lá

  • Cặp 2: Trắng-Đỏ, Đỏ

  • Cặp 3: Trắng-Xanh dương, Xanh dương

  • Cặp 4: Trắng-Nâu, Nâu

Chuẩn T568B:

  • Cặp 1: Trắng-Đỏ, Đỏ

  • Cặp 2: Trắng-Xanh lá, Xanh lá

  • Cặp 3: Trắng-Xanh dương, Xanh dương

  • Cặp 4: Trắng-Nâu, Nâu

Lựa chọn chuẩn dây phù hợp với hệ thống của bạn, sau đó xếp các dây theo đúng thứ tự chuẩn đã chọn.

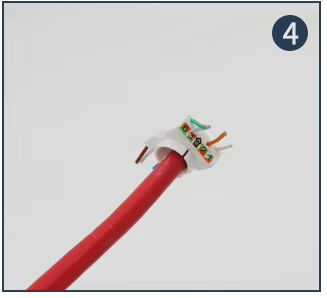

5. Cắt Dây Ngắn Hơn Và Làm Phẳng

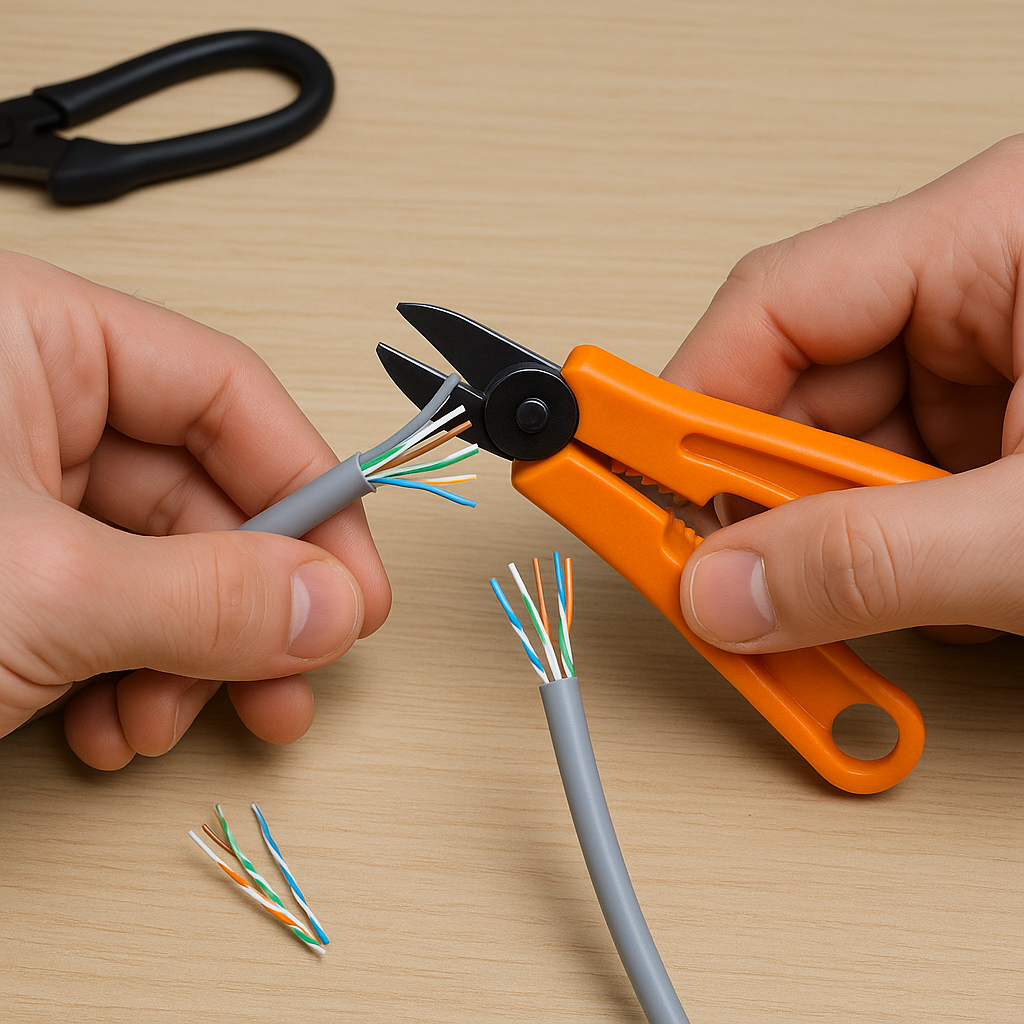

Sau khi xếp các dây theo chuẩn, cắt các dây sao cho chúng dài khoảng 1-2 cm từ đầu cáp ra ngoài. Đảm bảo các dây không bị đứt hoặc vướng vào nhau khi bấm.

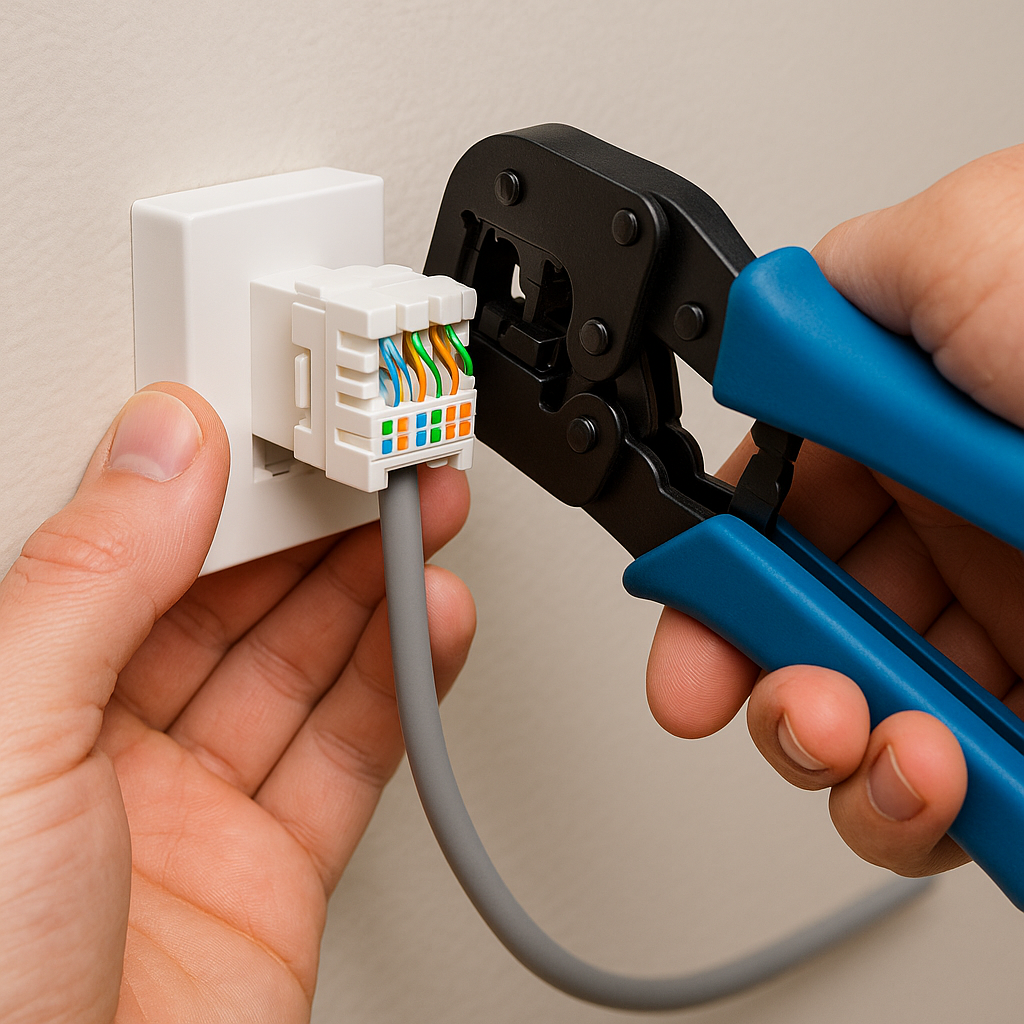

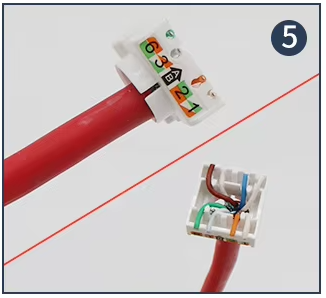

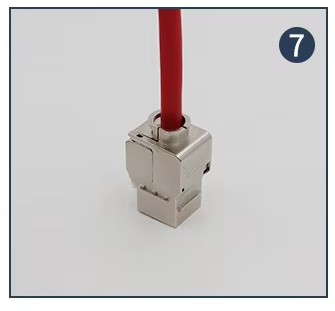

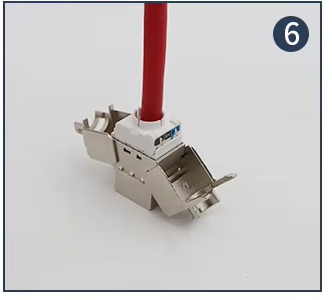

6. Bấm Dây Vào Ổ Cắm Mạng

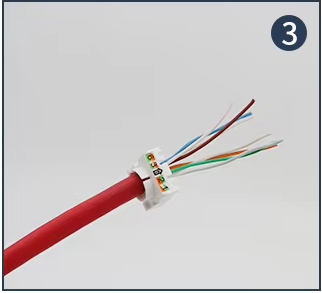

  • Đưa các dây đã chuẩn bị vào đầu kết nối của ổ cắm mạng âm tường: Lưu ý rằng mỗi chân của ổ cắm sẽ có các kênh để đưa từng dây vào. Đảm bảo rằng các dây được đưa vào đúng kênh tương ứng với chuẩn màu đã chọn.

  • Sử dụng kìm bấm để bấm các dây vào ổ cắm. Kìm bấm sẽ gắn chặt dây vào ổ cắm, giúp kết nối tốt và ổn định.

    cach-bam-o-cam-mang-am-tuong-cat7

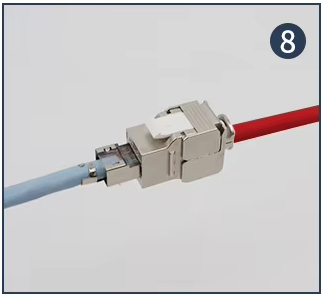

7. Kiểm Tra Lại Kết Nối

  • Kiểm tra chắc chắn rằng tất cả các dây đã được bấm chắc chắn vào ổ cắm.

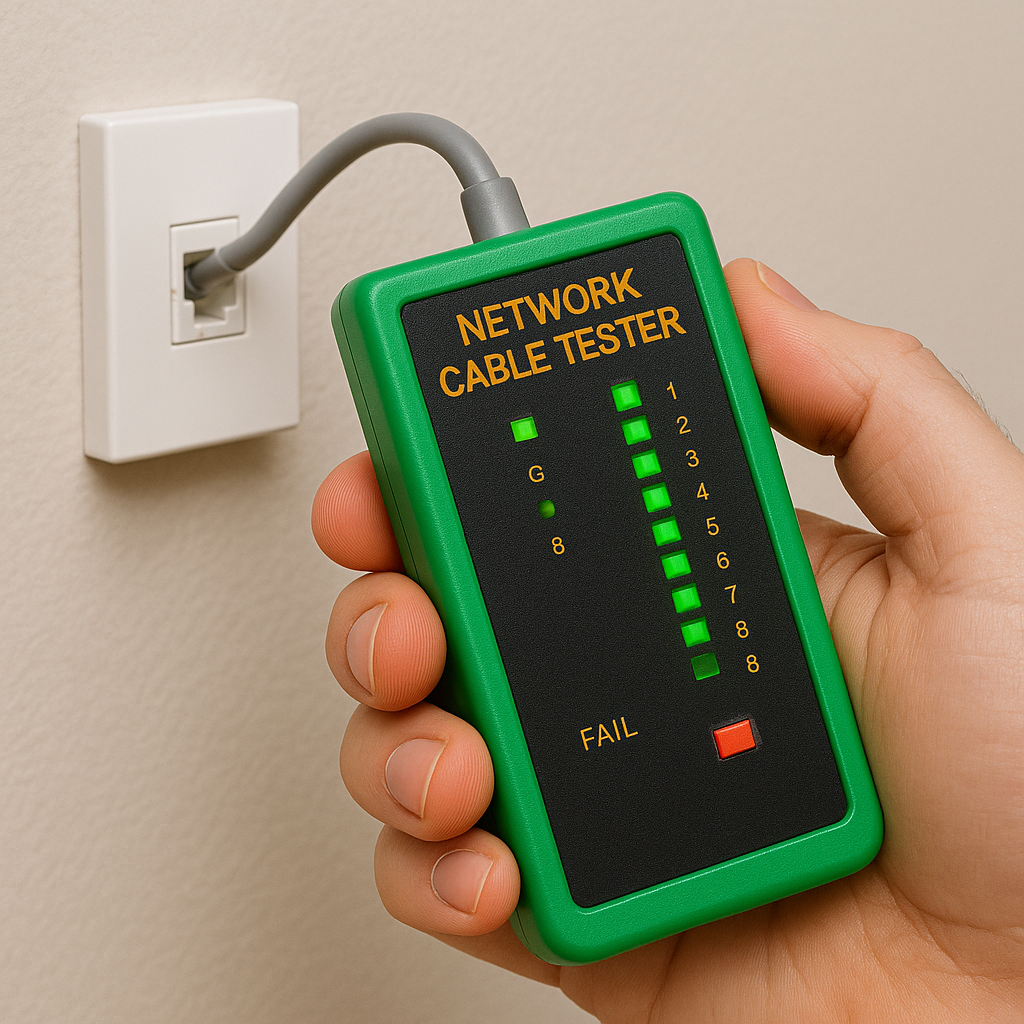

  • Sử dụng máy đo tín hiệu mạng (nếu có) để kiểm tra tính kết nối và độ suy hao tín hiệu. Đây là bước quan trọng để đảm bảo cáp mạng hoạt động ổn định và nhanh chóng.

    cach-bam-o-cam-mang-am-tuong-cat7

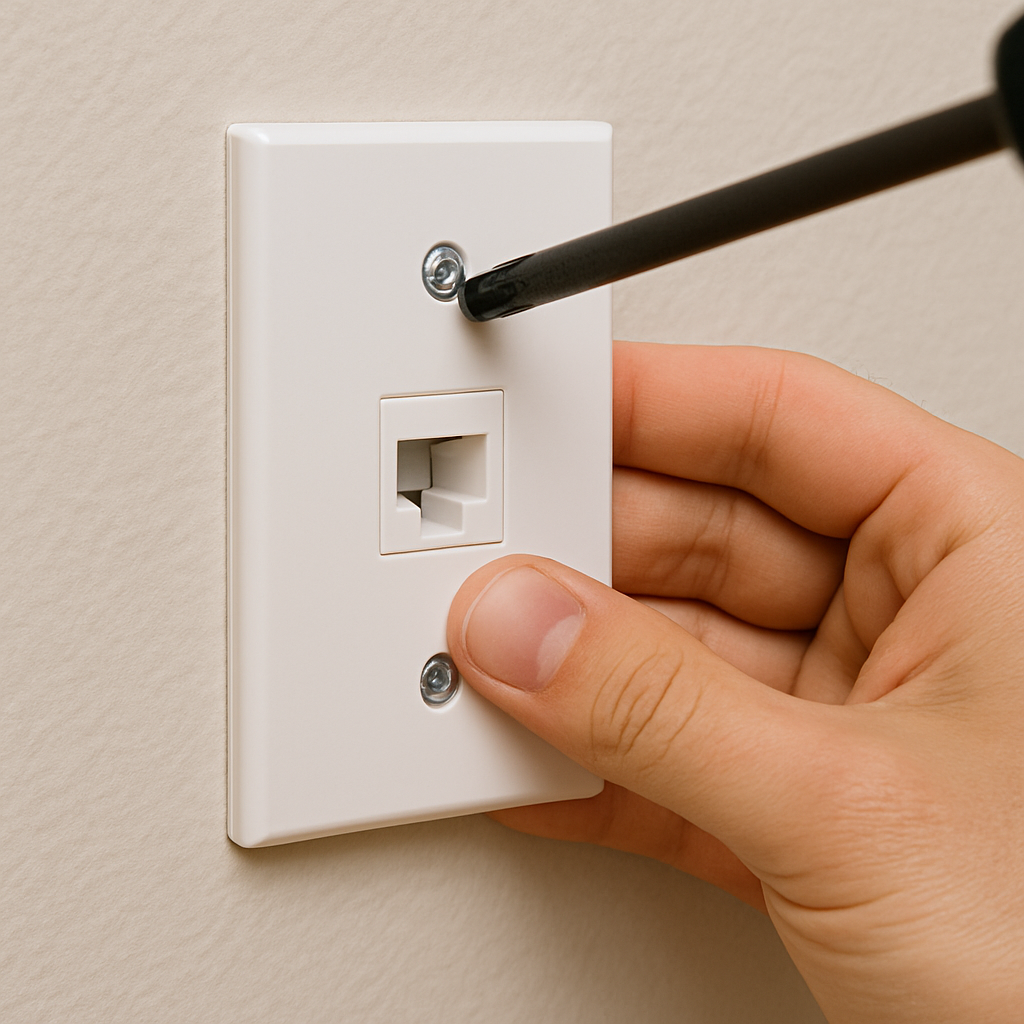

8. Lắp Đặt Ổ Cắm Mạng Âm Tường

  • Sau khi bấm xong, lắp ổ cắm vào tường hoặc vào hộp âm tường theo thiết kế trước đó.

  • Cố định ổ cắm bằng vít và đảm bảo rằng nó không bị lỏng hoặc nghiêng.

    cach-bam-o-cam-mang-am-tuong-cat7



9. Kiểm Tra Và Sử Dụng

Sau khi lắp đặt ổ cắm mạng âm tường, bạn cần kiểm tra lại tất cả các kết nối để đảm bảo kết nối mạng hoạt động ổn định. Kiểm tra tín hiệu mạngtest tốc độ để xác nhận rằng mạng CAT7 hoạt động như mong đợi.
