Thanh đấu nối Patch Panel Cat3 50 cổng – 50 cổng RJ11, chuẩn đấu nối IDC 110

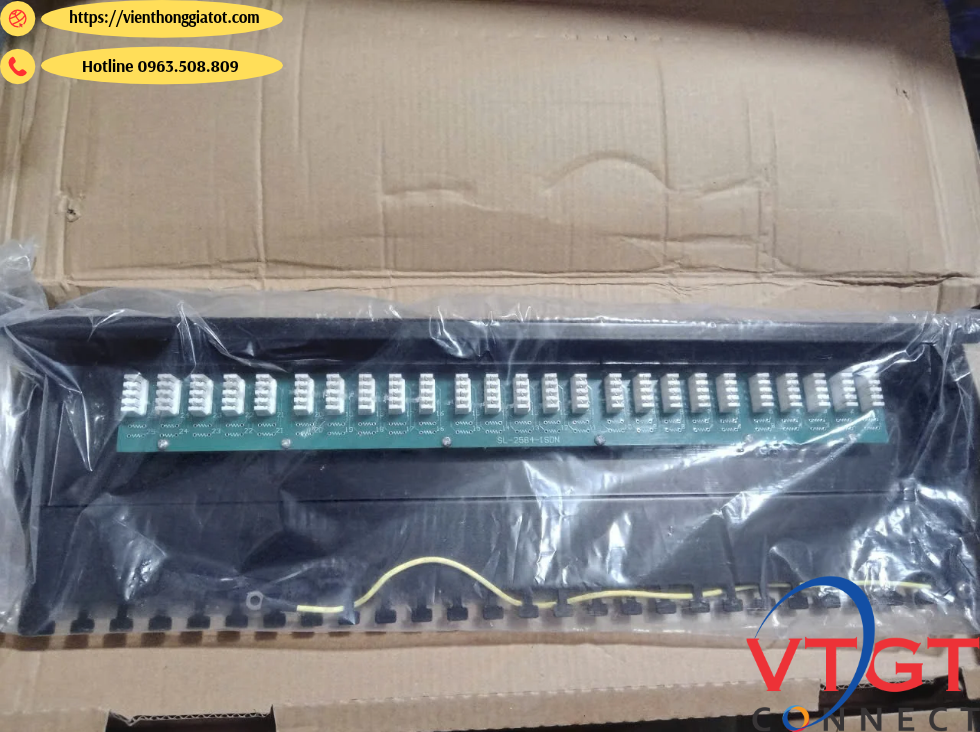

Thanh đấu nối Patch Panel Cat3 50 cổng là thiết bị chuyên dụng dùng để tập trung, phân phối và quản lý các đường dây điện thoại trong hệ thống viễn thông nội bộ. Sản phẩm được trang bị 50 cổng RJ11 ở mặt trước, kết hợp chuẩn đấu nối IDC 110 ở mặt sau, giúp việc kết nối cáp thoại trở nên khoa học, thuận tiện cho quá trình lắp đặt và bảo trì.

Với thiết kế 1U phù hợp tủ rack 19 inch, thanh đấu nối Patch Panel Cat3 50 cổng đáp ứng nhu cầu triển khai hệ thống điện thoại analog tại văn phòng, khách sạn, bệnh viện, nhà máy và các công trình có nhiều máy nhánh. Thiết bị giúp tập trung các đường dây tại một vị trí, hạn chế tình trạng cáp chồng chéo và hỗ trợ kỹ thuật viên xác định kết nối nhanh chóng khi cần kiểm tra hoặc xử lý sự cố.

Đặc điểm nổi bật của thanh đấu nối Patch Panel Cat3 50 cổng

1. Tích hợp 50 cổng RJ11, quản lý nhiều đường dây thoại

Thanh đấu nối Patch Panel Cat3 50 cổng được thiết kế với 50 cổng RJ11 ở mặt trước, cho phép tập trung nhiều kết nối thoại trên cùng một thiết bị. Đây là lựa chọn phù hợp cho các hệ thống tổng đài nội bộ có nhiều thuê bao, cần bố trí đường dây tập trung và dễ kiểm soát.

Việc đưa các kết nối về cùng một khu vực giúp kỹ thuật viên thuận tiện trong việc xác định tuyến cáp, kiểm tra đường dây và thay đổi kết nối khi có nhu cầu điều chỉnh hệ thống điện thoại.

2. Hỗ trợ chuẩn đấu nối IDC 110

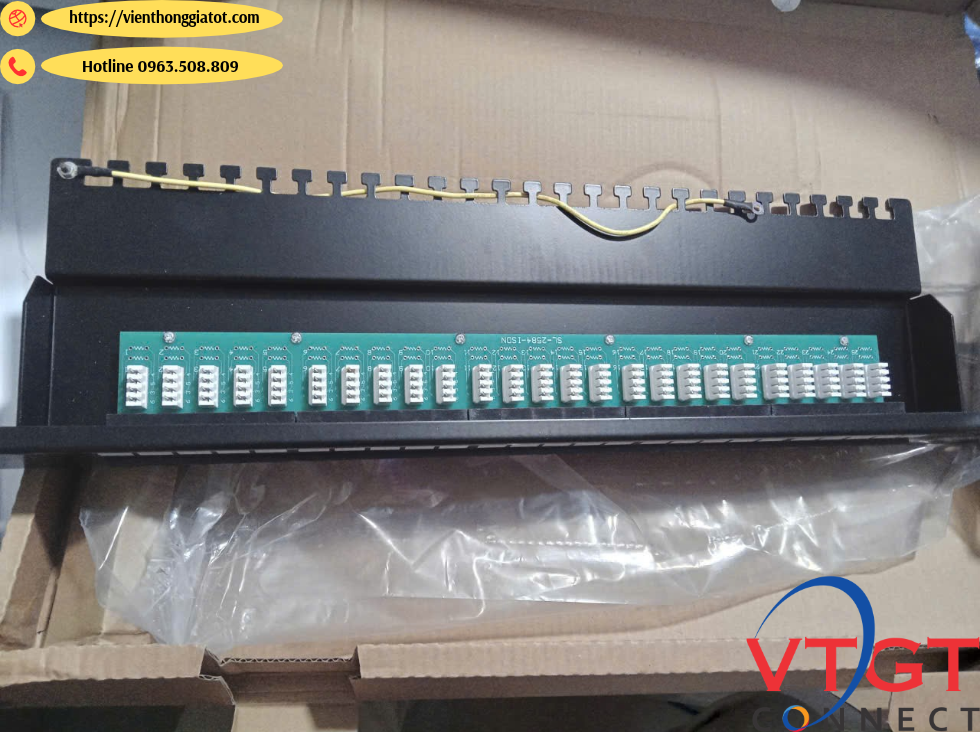

Mặt sau của Patch Panel sử dụng chuẩn đấu nối IDC 110, cho phép cố định lõi dây dẫn vào các tiếp điểm bằng dụng cụ nhấn dây chuyên dụng. Phương pháp này giúp quá trình thi công được thực hiện theo từng vị trí đấu nối, tạo sự gọn gàng và thuận tiện khi kiểm tra.

Chuẩn IDC 110 thường được sử dụng trong các hệ thống đấu nối viễn thông và cáp đồng. Khi thi công, kỹ thuật viên cần tuân thủ sơ đồ chân và hướng dẫn đấu dây tương ứng để bảo đảm kết nối chính xác.

3. Thiết kế 1U phù hợp tủ rack 19 inch

Sản phẩm có chiều cao 1U, phù hợp lắp đặt trong tủ rack tiêu chuẩn 19 inch. Kích thước này giúp tiết kiệm không gian, đặc biệt tại các phòng kỹ thuật, tủ tổng đài và khu vực tập trung nhiều thiết bị viễn thông.

Việc bố trí thanh đấu nối cố định trong tủ rack cũng giúp phân chia khu vực quản lý cáp thoại với các thiết bị mạng dữ liệu, hạn chế nhầm lẫn khi vận hành và bảo trì hệ thống.

4. Khung kim loại chắc chắn, hỗ trợ sử dụng lâu dài

Theo thông tin cấu hình sản phẩm, khung thanh đấu nối được làm từ thép mạ kẽm và phủ sơn tĩnh điện màu đen. Kết cấu kim loại giúp thiết bị có độ cứng vững khi lắp đặt trong tủ rack, đồng thời lớp phủ bề mặt hỗ trợ hạn chế ăn mòn trong điều kiện sử dụng phù hợp.

Mặt trước bằng nhựa ABS giúp hoàn thiện khu vực bố trí các cổng RJ11. Sự kết hợp giữa khung kim loại và mặt trước bằng nhựa tạo nên kết cấu phù hợp cho việc lắp đặt cố định trong hệ thống viễn thông.

5. Thuận tiện đánh dấu cổng và bảo trì hệ thống

Việc quản lý nhiều đường dây điện thoại sẽ trở nên khó khăn nếu không có phương pháp nhận diện rõ ràng. Thanh đấu nối Patch Panel Cat3 50 cổng hỗ trợ bố trí các kết nối tập trung, kết hợp nhãn ghi chú cổng để kỹ thuật viên đánh dấu số máy nhánh, phòng ban hoặc vị trí sử dụng.

Khi phát sinh sự cố hoặc cần thay đổi kết nối, thông tin định danh giúp giảm thời gian dò tìm đường dây và hạn chế nhầm lẫn trong quá trình thao tác.

Thông số kỹ thuật thanh đấu nối Patch Panel Cat3 50 cổng

• Tên sản phẩm: Thanh đấu nối Patch Panel Cat3 50 cổng

• Loại thiết bị: Patch Panel điện thoại

• Chuẩn cáp: Cat3

• Chuẩn đầu nối mặt trước: RJ11

• Số lượng cổng: 50 cổng RJ11

• Cấu hình đầu nối: 6P4C; khả năng sử dụng với đầu 6P2C phụ thuộc cấu hình tiếp điểm

• Chuẩn đấu nối mặt sau: IDC 110

• Chiều cao: 1U

• Chuẩn lắp đặt: Tủ rack 19 inch

• Vật liệu khung: Thép mạ kẽm, sơn tĩnh điện

• Vật liệu mặt trước: Nhựa ABS theo thông tin sản phẩm

• Màu sắc: Đen

• Loại tín hiệu sử dụng: Tín hiệu thoại analog và các ứng dụng tín hiệu tần số thấp phù hợp

Ứng dụng của Patch Panel Cat3 50 cổng trong hệ thống viễn thông

Hệ thống tổng đài điện thoại nội bộ PBX

Trong hệ thống tổng đài PBX, các đường dây thuê bao và máy nhánh cần được tổ chức để thuận tiện cho việc quản lý, kiểm tra và thay đổi kết nối. Thanh đấu nối Patch Panel Cat3 50 cổng đóng vai trò là điểm tập trung đường dây, giúp bố trí các kết nối thoại rõ ràng hơn trong tủ tổng đài.

Thiết bị phù hợp với hệ thống điện thoại nội bộ sử dụng cáp đồng và cấu hình đấu nối tương thích.

Hệ thống điện thoại văn phòng và doanh nghiệp

Tại các văn phòng có nhiều phòng ban, việc quản lý từng đường dây điện thoại riêng lẻ có thể gây khó khăn khi cần di chuyển vị trí làm việc hoặc xử lý sự cố. Sử dụng Patch Panel 50 cổng giúp tập trung các tuyến cáp, hỗ trợ đánh dấu từng kết nối và thuận tiện cho công tác quản lý hạ tầng.

Khách sạn, bệnh viện và trường học

Khách sạn, bệnh viện và trường học thường có nhiều phòng hoặc khu vực cần sử dụng điện thoại nội bộ. Thanh đấu nối Patch Panel Cat3 50 cổng giúp bố trí các đường dây tại khu vực kỹ thuật tập trung, tạo điều kiện thuận lợi cho việc kiểm tra và bảo trì hệ thống.

Nhà máy, khu công nghiệp và tòa nhà

Trong các công trình có nhiều khu vực chức năng, hệ thống điện thoại nội bộ cần được tổ chức rõ ràng để phục vụ liên lạc và vận hành. Patch Panel Cat3 50 cổng hỗ trợ tập trung đường dây thoại, giúp kỹ thuật viên quản lý kết nối thuận tiện hơn trong quá trình khai thác.

Tủ rack và phòng kỹ thuật viễn thông

Nhờ thiết kế 1U cho tủ rack 19 inch, thiết bị có thể được lắp đặt cùng các thiết bị viễn thông khác trong tủ kỹ thuật. Việc phân khu riêng cho đường dây thoại giúp hệ thống cáp được sắp xếp khoa học, dễ nhận diện và hạn chế nhầm lẫn với các kết nối mạng dữ liệu.
