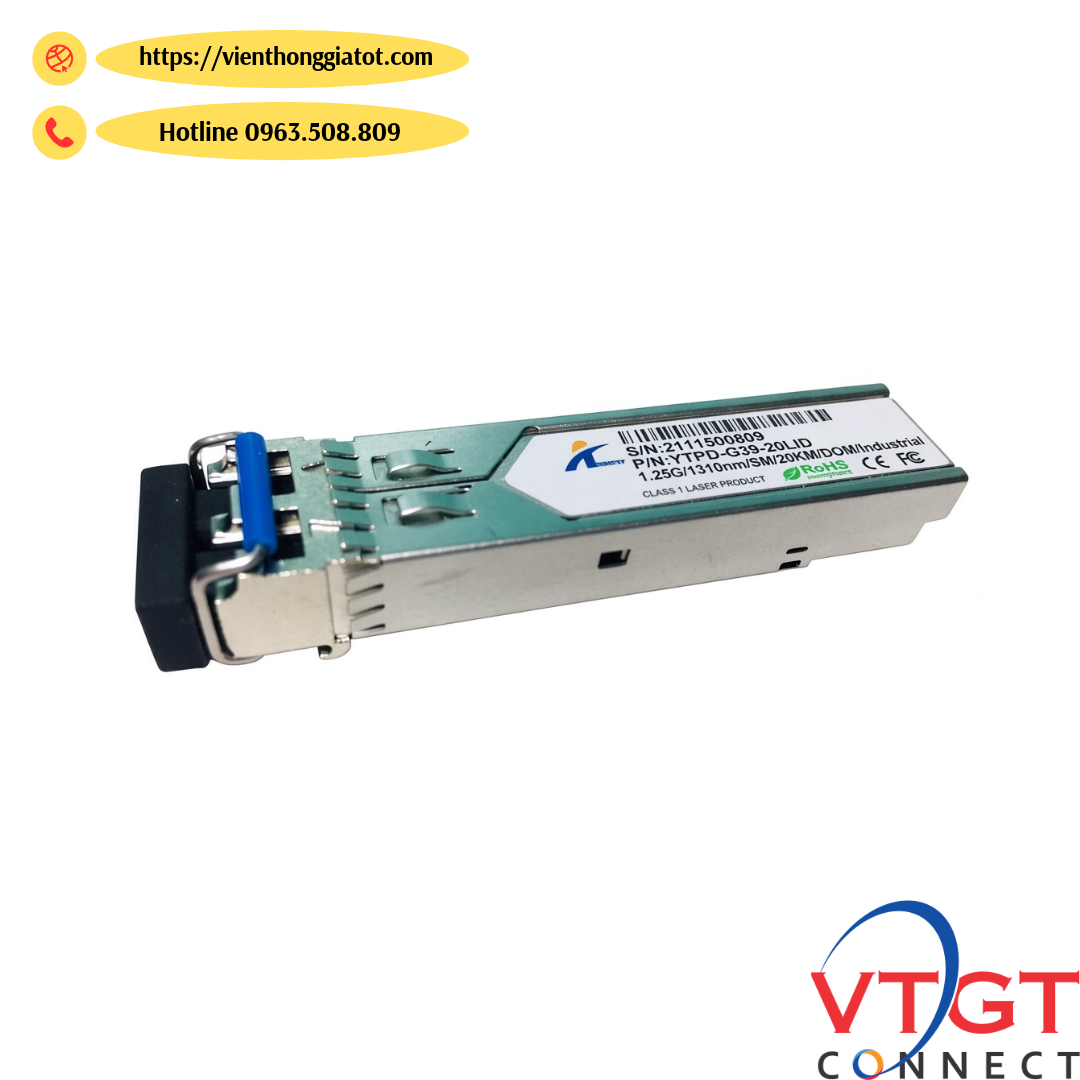

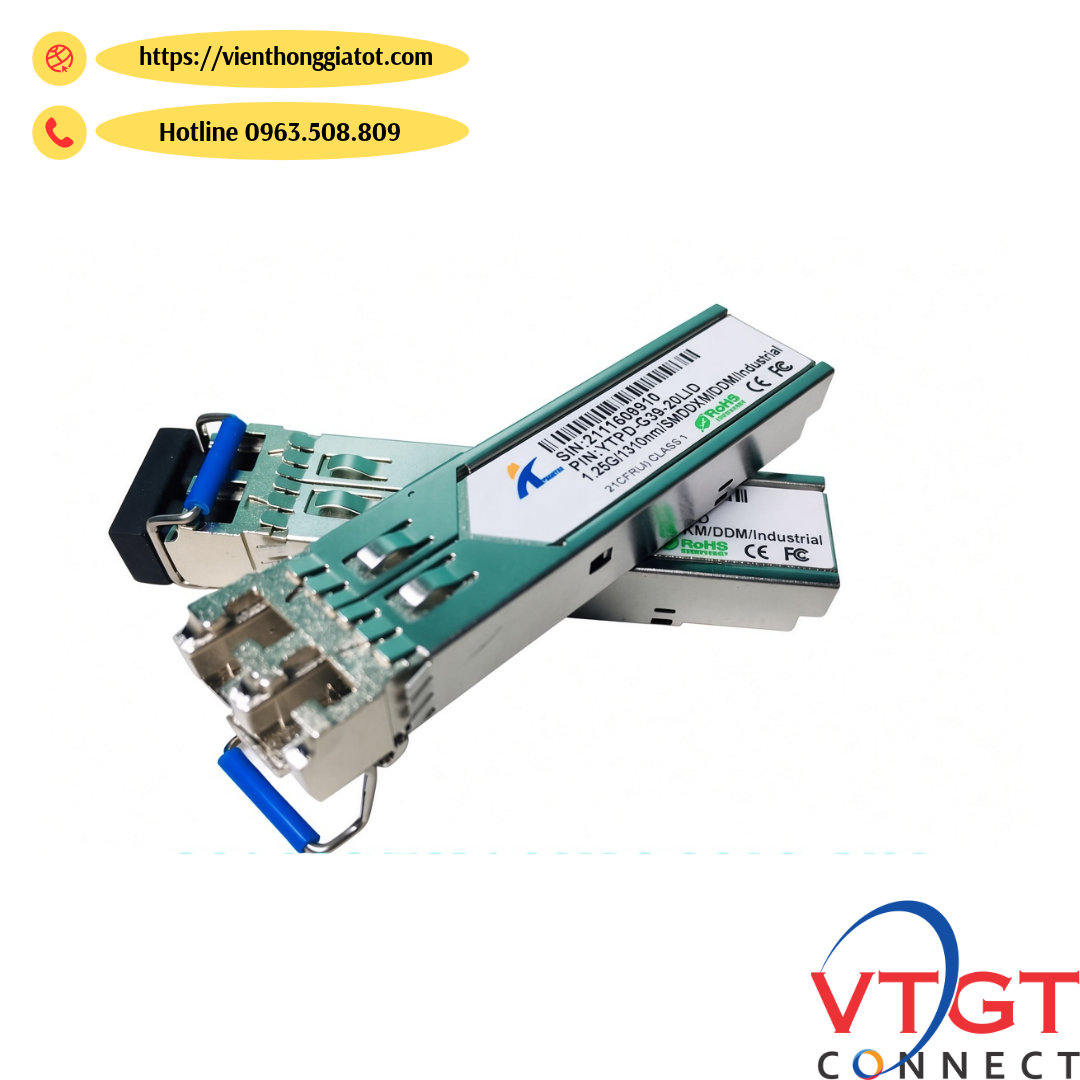

Module quang công nghiệp WINTOP YTPD-G39-20LID 1.25G SFP Single Mode 20km, 1310nm, DDM

1. Giới thiệu module quang công nghiệp WINTOP YTPD-G39-20LID

Module quang công nghiệp WINTOP YTPD-G39-20LID là mô-đun thu phát quang chuẩn SFP, hoạt động ở tốc độ 1.25Gbps, sử dụng bước sóng 1310nm và hỗ trợ truyền dữ liệu trên cáp quang single-mode với khoảng cách công bố lên đến 20km. Sản phẩm được thiết kế cho các hệ thống mạng cần kết nối quang ổn định trong môi trường công nghiệp, hạ tầng viễn thông và các công trình triển khai ngoài trời.

Điểm nổi bật của module quang WINTOP YTPD-G39-20LID là dải nhiệt độ hoạt động công nghiệp từ -40°C đến +85°C theo quy cách sản phẩm, kết hợp giao diện quang LC và chức năng DDM (Digital Diagnostic Monitoring). Những đặc điểm này giúp thiết bị phù hợp với các hệ thống mạng đặt tại nhà máy, tủ mạng ngoài trời, trạm viễn thông và khu vực có điều kiện nhiệt độ thay đổi đáng kể.

Với khả năng truyền dữ liệu 1.25Gbps qua cáp quang single-mode, module có thể sử dụng để kết nối switch mạng, thiết bị truyền dẫn và các hệ thống mạng Ethernet tương thích. Đây là lựa chọn đáng cân nhắc cho doanh nghiệp, nhà thầu cơ điện, đơn vị triển khai mạng viễn thông và hệ thống camera giám sát IP.

2. Đặc điểm nổi bật của module quang WINTOP YTPD-G39-20LID

Tốc độ truyền dữ liệu 1.25Gbps

Module quang WINTOP YTPD-G39-20LID hỗ trợ tốc độ truyền dữ liệu 1.25Gbps, phù hợp với các kết nối Ethernet Gigabit trong hệ thống mạng doanh nghiệp và hạ tầng viễn thông.

Thiết bị có thể được sử dụng để thiết lập đường truyền quang giữa switch access và switch phân phối, kết nối các tủ mạng hoặc mở rộng mạng LAN qua cáp quang. Việc sử dụng đường truyền quang giúp hệ thống kết nối các vị trí ở xa mà không phụ thuộc vào giới hạn khoảng cách của cáp mạng đồng thông thường.

Truyền dẫn single-mode khoảng cách lên đến 20km

Module sử dụng cáp quang single-mode (SM), với khoảng cách truyền dẫn công bố lên đến 20km trong điều kiện đường truyền đáp ứng yêu cầu kỹ thuật.

Cáp quang single-mode phù hợp với các tuyến kết nối liên tòa nhà, mạng campus, hệ thống camera IP và mạng truyền dẫn của nhà cung cấp dịch vụ Internet. Khi triển khai, cần tính toán tổng suy hao của tuyến cáp, đầu nối, mối hàn và các điểm phân phối quang để bảo đảm công suất thu nằm trong giới hạn cho phép.

Bước sóng 1310nm, giao diện quang LC duplex

WINTOP YTPD-G39-20LID hoạt động tại bước sóng 1310nm và sử dụng giao diện quang LC duplex theo quy cách sản phẩm. Thiết kế hai đầu quang phát và thu riêng biệt hỗ trợ truyền dữ liệu hai chiều trên hai sợi quang single-mode.

Để bảo đảm kết nối chính xác, cần sử dụng dây nhảy quang có đầu nối LC tương thích, đúng loại sợi quang và đúng chuẩn giao diện của thiết bị ở hai đầu tuyến. Không nên kết hợp tùy ý module khác bước sóng hoặc khác thông số truyền dẫn.

Dải nhiệt độ công nghiệp từ -40°C đến +85°C

Khác với các module quang thương mại thông thường có dải nhiệt độ hoạt động phổ biến từ 0°C đến +70°C, phiên bản công nghiệp YTPD-G39-20LID được cung cấp theo quy cách nhiệt độ từ -40°C đến +85°C.

Dải nhiệt độ mở rộng giúp module phù hợp hơn với các vị trí lắp đặt có điều kiện nhiệt độ khắc nghiệt, chẳng hạn như tủ mạng ngoài trời, nhà máy sản xuất, trạm viễn thông và hệ thống điều khiển công nghiệp.

Tuy nhiên, nhiệt độ hoạt động thực tế của toàn bộ hệ thống còn phụ thuộc vào thiết bị chủ, khả năng tản nhiệt của tủ mạng và điều kiện thông gió tại vị trí lắp đặt.

Hỗ trợ DDM giám sát thông số quang

Module quang WINTOP YTPD-G39-20LID hỗ trợ DDM (Digital Diagnostic Monitoring), cho phép thiết bị chủ tương thích đọc các thông số giám sát như:

• Công suất phát quang TX.

• Công suất thu quang RX.

• Nhiệt độ hoạt động của module.

• Điện áp cấp nguồn.

Chức năng DDM giúp kỹ thuật viên theo dõi tình trạng hoạt động của module, phát hiện các dấu hiệu bất thường về công suất quang hoặc nhiệt độ và hỗ trợ quá trình kiểm tra sự cố đường truyền.

Để sử dụng chức năng này, switch hoặc thiết bị chủ cần hỗ trợ khả năng đọc DDM tương ứng.

Thiết kế SFP nhỏ gọn, thuận tiện lắp đặt

Module sử dụng dạng thức SFP có thể cắm nóng (hot-pluggable) trên thiết bị chủ hỗ trợ giao diện tương thích. Thiết kế nhỏ gọn giúp tiết kiệm không gian lắp đặt, thuận tiện thay thế module và mở rộng số lượng cổng quang trên switch hoặc thiết bị truyền dẫn.

Khả năng tương thích cụ thể cần được kiểm tra theo model thiết bị, tốc độ cổng, chuẩn module và yêu cầu mã hóa của nhà sản xuất thiết bị mạng.

3. Thông số kỹ thuật module quang WINTOP YTPD-G39-20LID

4. Ứng dụng thực tế của module quang công nghiệp YTPD-G39-20LID

Kết nối switch mạng trong hệ thống công nghiệp

Module quang WINTOP YTPD-G39-20LID có thể được sử dụng để kết nối các switch công nghiệp hoặc switch mạng có cổng SFP tương thích. Đường truyền quang hỗ trợ liên kết giữa các tủ điều khiển, khu vực sản xuất và phòng máy trung tâm, giúp mở rộng hệ thống mạng trên phạm vi rộng.

Dải nhiệt độ công nghiệp là ưu điểm đáng chú ý khi thiết bị được lắp đặt tại những khu vực có nhiệt độ môi trường biến động.

Truyền dẫn dữ liệu trong hệ thống camera IP

Trong hệ thống camera giám sát tại nhà máy, kho bãi, khu công nghiệp và khuôn viên rộng, module quang hỗ trợ kết nối switch camera với switch trung tâm thông qua cáp quang single-mode.

Giải pháp này phù hợp khi khoảng cách giữa các điểm kết nối vượt quá khả năng truyền dẫn thực tế của cáp mạng đồng. Việc lựa chọn module cần căn cứ vào tốc độ cổng uplink, loại sợi quang và tổng suy hao tuyến.

Kết nối mạng LAN giữa các tòa nhà

Đối với doanh nghiệp, trường học, bệnh viện hoặc khu công nghiệp có nhiều tòa nhà, module quang WINTOP YTPD-G39-20LID có thể hỗ trợ kết nối các switch phân phối về hệ thống mạng trung tâm.

Khoảng cách truyền dẫn lên đến 20km tạo điều kiện triển khai các tuyến cáp quang liên tòa nhà hoặc giữa các khu vực làm việc, tùy theo thiết kế mạng và điều kiện tuyến cáp.

Hạ tầng viễn thông và mạng truyền dẫn

Module phù hợp để xem xét sử dụng trong các hệ thống Ethernet Gigabit, kết nối thiết bị truy nhập và mạng truyền dẫn tại những vị trí có điều kiện nhiệt độ khắc nghiệt.

Đối với các ứng dụng của nhà mạng hoặc hệ thống MAN/WAN, cần xác nhận thêm yêu cầu về giao thức, ngân sách công suất quang, khả năng tương thích và cấu hình thiết bị trước khi triển khai thực tế.

5. Lưu ý khi lựa chọn và sử dụng module quang YTPD-G39-20LID

Để module hoạt động ổn định và đạt hiệu quả truyền dẫn phù hợp, người dùng nên lưu ý:

• Kiểm tra cổng SFP: Xác nhận thiết bị chủ hỗ trợ module SFP tốc độ 1.25Gbps và nhận diện được module cần sử dụng.

• Sử dụng đúng loại cáp quang: Ưu tiên cáp single-mode phù hợp với bước sóng 1310nm và thông số truyền dẫn của module.

• Kiểm tra đầu nối quang: Sử dụng giao diện LC tương thích, giữ đầu nối sạch và hạn chế bụi bẩn làm tăng suy hao.

• Đánh giá suy hao tuyến: Tính toán suy hao cáp, mối hàn, đầu nối và các điểm phân phối quang để bảo đảm đường truyền nằm trong ngân sách công suất cho phép.

• Kiểm tra khả năng tương thích: Đối chiếu yêu cầu về mã hóa module và danh sách tương thích của switch hoặc thiết bị mạng.

• Theo dõi thông số DDM: Kiểm tra công suất phát, công suất thu và nhiệt độ module nếu thiết bị chủ hỗ trợ.

• Đảm bảo điều kiện lắp đặt: Kiểm tra khả năng tản nhiệt và dải nhiệt độ hoạt động của cả module lẫn thiết bị chủ.
