Cáp quang chống sét OPGW 24FO-57/24

Cáp quang chống sét OPGW-57/24 – Giải pháp kết hợp truyền tải điện và dữ liệu hiệu quả

Cáp quang chống sét OPGW-57/24 (Optical Ground Wire) hay còn gọi là cáp quang điện lực, dây nối đất quang là loại cáp đặc biệt dùng trong ngành truyền tải điện. Loại cáp này vừa thực hiện nhiệm vụ chống sét, bảo vệ đường dây cao thế, vừa truyền tín hiệu quang học phục vụ cho hệ thống giám sát, điều khiển và truyền thông nội bộ.

Cáp được treo ở vị trí cao nhất trên cột điện, giúp che chắn các dây dẫn bên dưới và tránh hư hỏng do sét đánh. Phần bên trong tích hợp sợi quang đơn mốt chuẩn G.652D, cho phép truyền tín hiệu đi xa đến hàng trăm km mà không bị suy hao đáng kể.

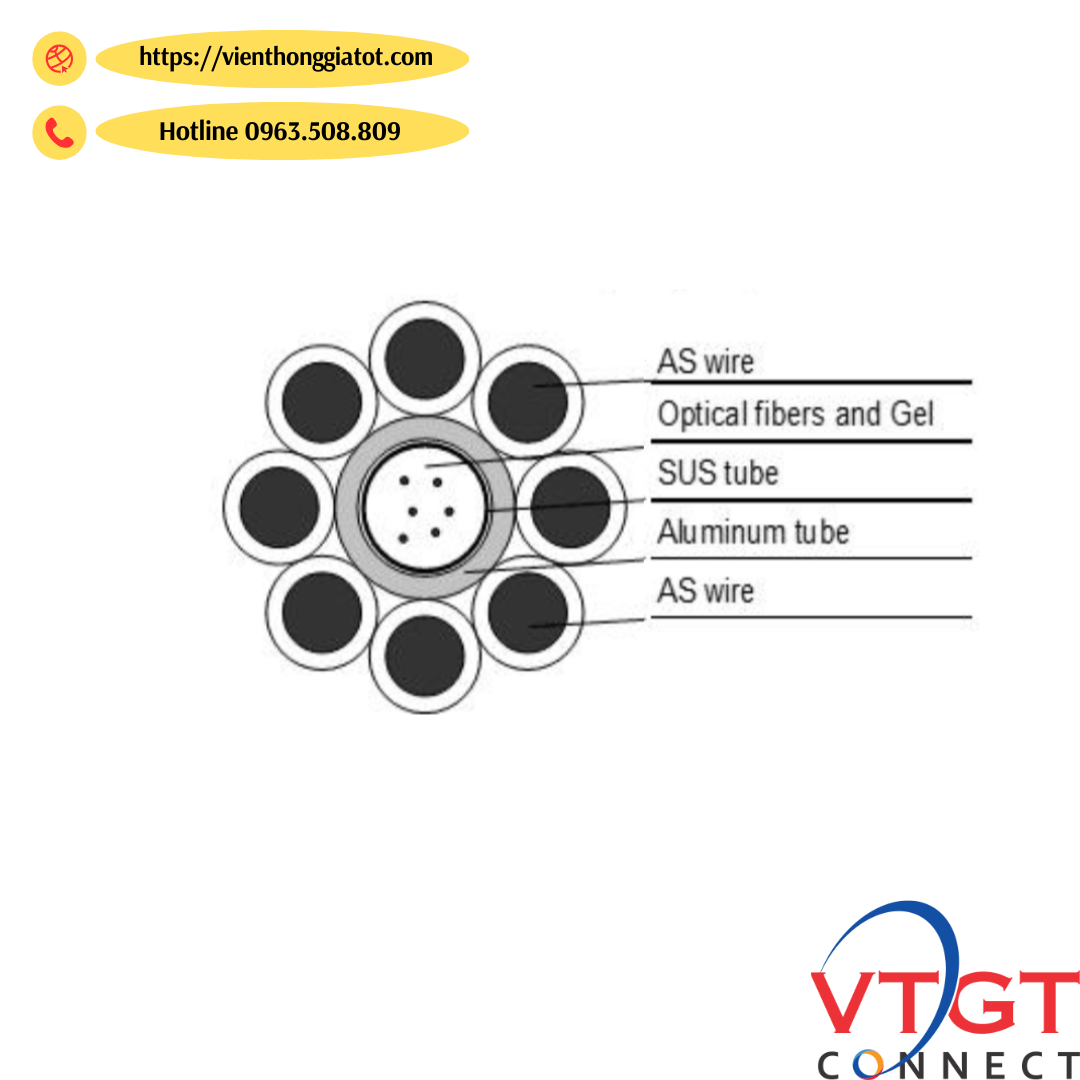

Cấu tạo cơ bản của OPGW-57/24

• Lõi trung tâm: 1 lõi nhôm bọc ống thép (AL-SST) chứa sợi quang

• Lớp sợi bọc ngoài: 8 sợi thép bọc nhôm (AS)

• Sợi quang: Single-mode 9/125µm, chuẩn ITU-T G.652D

• Lớp bọc ngoài: Kim loại hợp kim, chống ăn mòn tốt

Thông số kỹ thuật nổi bật

• Số lượng sợi quang: 24 sợi

• Đường kính tổng thể: 10.5 mm

• Trọng lượng: 385 kg/km

• Lực kéo đứt (RTS): 65.1 kN

• Điện trở DC ở 20°C: 1.021 Ω/km

• Nhiệt độ hoạt động: -40°C đến +80°C

• Tuổi thọ trung bình: ≥ 30 năm

Ứng dụng của cáp quang chống sét OPGW-57/24

• Dùng cho hệ thống truyền tải điện cao thế: Lắp đặt trên các đường dây từ 110kV đến 500kV, đảm nhận cả hai nhiệm vụ là dây nối đất chống sét và truyền tín hiệu quang học.

• Phù hợp với địa hình phức tạp: Triển khai hiệu quả tại vùng đồi núi, sông ngòi, nơi khó sử dụng cáp chôn trực tiếp hoặc cáp ADSS.

• Tích hợp với hệ thống viễn thông: Cung cấp đường truyền cho các hệ thống SCADA, liên lạc nội bộ và các dịch vụ viễn thông khác.

• Kết hợp dễ dàng với thiết bị quang khác: Có thể sử dụng cùng với các thiết bị như ODF quang, bộ chuyển đổi quang điện, module SFP để xây dựng mạng quang hoàn chỉnh.

Ưu điểm nổi bật

• Kết hợp chống sét và truyền tín hiệu quang học

• Tiết kiệm chi phí thi công và bảo trì

• Chống nhiễu điện từ, truyền dữ liệu ổn định

• Độ bền cao, lắp đặt trên cao nên an toàn và ít bị tác động cơ học

• Thân thiện môi trường, không ảnh hưởng sinh hoạt khu vực xung quanh
